振動環境測量的絕佳選擇—750“黑鉆”系列傾角計
發布時間：2025-02-12 瀏覽次數：2775 來源：歐美大地
振動環境測量的選擇——750“黑鉆”系列傾角計

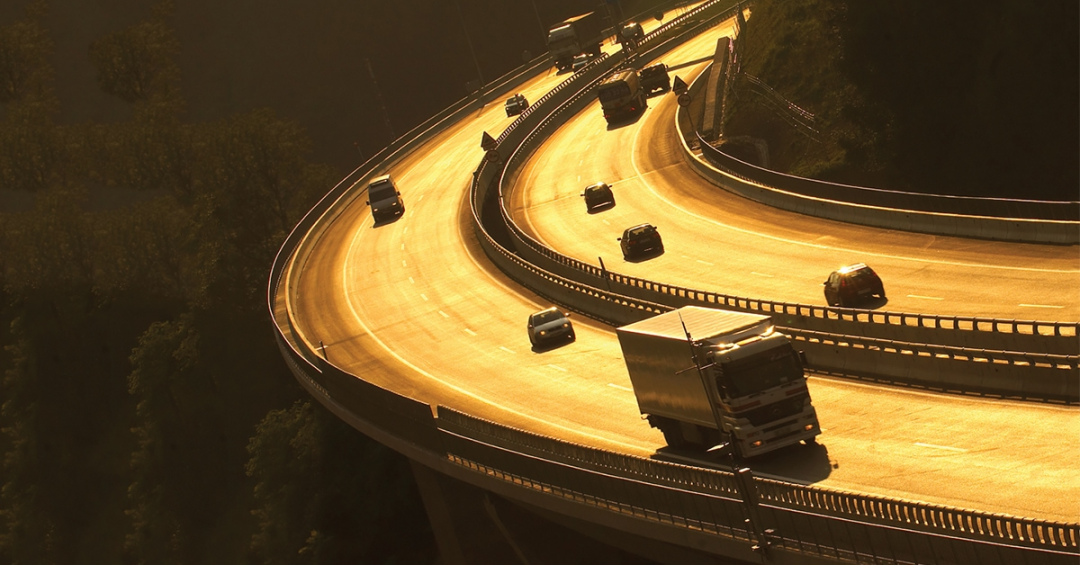

     在實際工程測量中，受到測量環境的影響，測量儀器很多情況下都會不可避免地受到振動的影響，例如對公路/鐵路橋梁、城市高架橋結構等交通繁忙環境中的結構物進行傾角監測。




傾斜傳感技術是驗證基礎設施安全高效運行的關鍵工具，由于其提供的讀數精細且重要，工程師須嚴格防范外部因素導致的偏差。振動通常是精密傾斜傳感器面臨的挑戰，針對那些可能導致數據記錄結果混亂、難以分析的環境條件，非傳統類型的傾斜儀或許能成為有效的解決方案。

01#




振動環境

高架客運列車的運行

傳統的電解式傾斜儀，因其相對基礎的技術（木工水平般的技術，此處是一種形象說法，表示技術比較常規、基礎），對周圍環境的敏感度較高，故需安置于靜態環境中，以確保其測量精度不受外界噪聲和振動的干擾。

但在諸如高架火車站臺等交通繁忙的基礎設施中，振動和來自上方列車運行的噪音往往是難以規避的。對這類結構進行持續的傾斜監測至關重要，但要求列車停運以獲取傾斜讀數顯然不切實際，也無法滿足通勤者的期望。



高架列車在往返運行時會不斷產生振動

弧形閘門的定位

弧形閘門的準確定位需要傾斜傳感技術，然而，這種特定的環境對大多數傳感器而言都構成了挑戰。當大量水流猛烈沖擊時，會伴隨產生外部振動，這些振動很可能會在傳感器讀數裝置上呈現出一條蜿蜒曲折的線條，而非反映實際傾斜狀態的準確讀數。



02#




解決方案

     相對于電解液式傳感器，力平衡式傳感器（例如黑鉆系列）更適用于振動環境。它們的帶寬不超過30Hz，分辨率高達1μrad（標準型），能夠承受大多數振動環境，同時還可以檢測工程師和技術人員所需的微小傾角讀數。

這類傳感器不僅兼容模擬或數字輸出，提供多樣化的連接方式，并具備不同尺寸規格，保留傳統巖土工程傾斜儀的通用性。面對極端應用環境，可通過定制設計和阻尼處理來滿足特定的性能需求。



03#




產品介紹

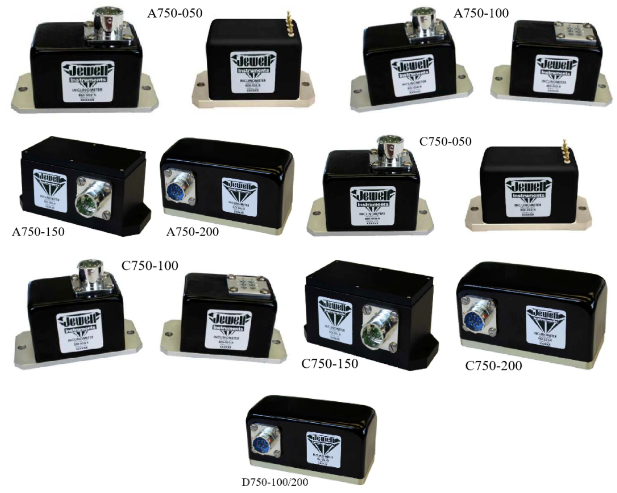

     Jewell公司生產的750“黑鉆”系列力平衡式傾角計針對此類振動和沖擊環境，能夠?qū)崿F(xiàn)對待測結構傾角準確而穩定的測量。該系列傾角計產品主要有以下幾種型號：



在上述產品型號中：

“A”代表模擬信號電壓輸出；

“C”代表模擬信號電流輸出；

“D”代表數字信號輸出。


750"黑鉆"系列傾角計的

典型應用領域主要包括：

  • 結構分析

  • 車輪定位

  • 大壩監測

  • 平臺調平

  • 路面平整度測量設備

  • 橋梁撓度和搖擺測量

  • 高精度的土木工程監測

  • 石油天然氣管道傾角監測

  • 鐵路線路養護（MOW）設備


另外，對于環境更加極端的應用，可通過結合需求定制阻尼的方式來選擇合乎測量要求的傾角計產品。
