為兼顧我國地域特征和不同等級公路項目的適用性，《規程》為同一技術參數提供了多種測試方法，并明確了各測試方法的適用范圍。

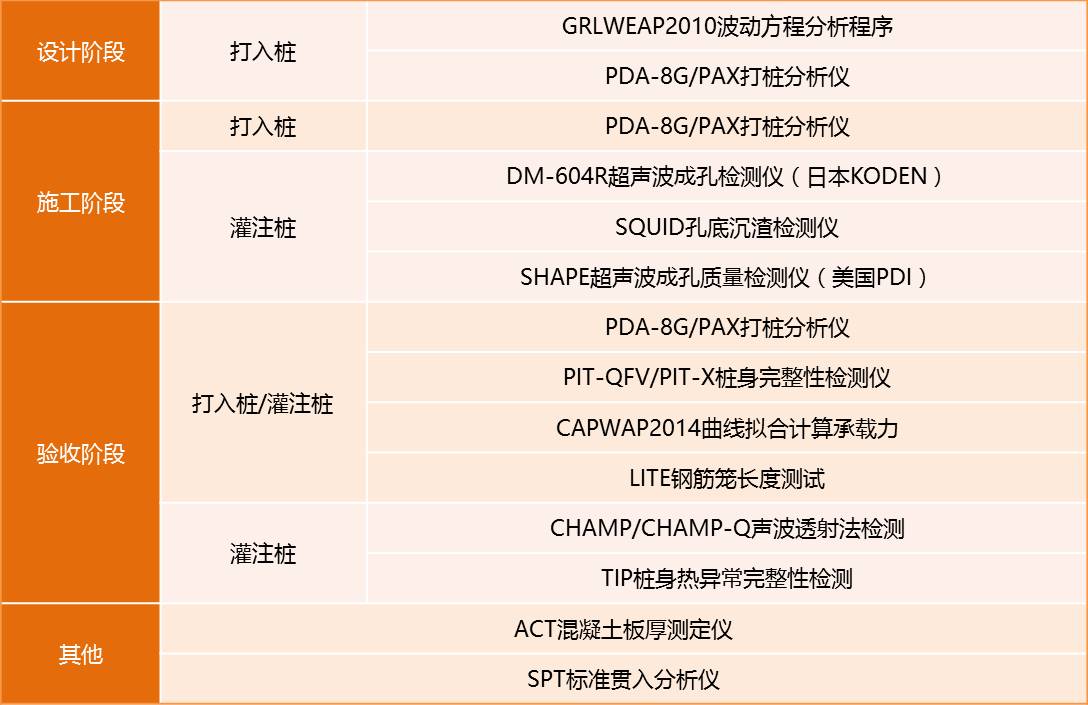

檢測方法一覽表▼

被檢樁的選定應具有代表性和滿足工程檢測的特定要求；用于沉樁過程監控的樁型、材質、沉樁工藝及工程地質條件應與工程樁相同。灌注樁的試樁，在成孔后混凝土灌注前，必須進行孔徑、孔深、沉淀厚度及樁孔傾斜度檢測，沒有代表性的樁不應作為試樁。

▼基樁樁身完整性類別

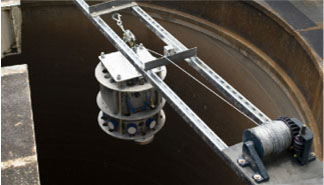

灌注樁的成孔質量檢測應包括孔深、孔徑、樁孔傾斜度及沉淀厚度。專用測量繩可用于檢測灌注樁孔深。接觸式測量方法和超聲波測量方法可用于檢測灌注樁孔深、孔徑、樁孔傾斜度。

專用測量繩宜采用金屬材質，最大量程不宜小于測量孔深的1.2 倍，最小刻度不應大于10mm，端部垂球宜為平底圓錐體，質量不應小于1kg。

接觸式孔徑儀應符合下列規定：

1. 被測孔徑小于1.2m 時，孔徑測量允許誤差±15mm，被測孔徑不小于1.2m 時，孔徑測量允許誤差±25mm。
2. 孔深測量精度應不低于0.3%。

專用測斜儀應符合下列規定：

1. 頂角測量范圍0o～10o。
2. 頂角測量誤差在±10'之間。
3. 分辨率優于36''。
4. 孔深測量精度應不低于0.3%。

超聲波法樁孔測量儀器應符合下列規定：

1. 孔徑測量精度應不低于0.2%。
2. 孔深測量精度應不低于0.3%。

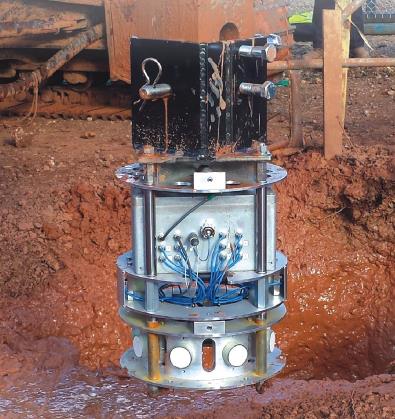

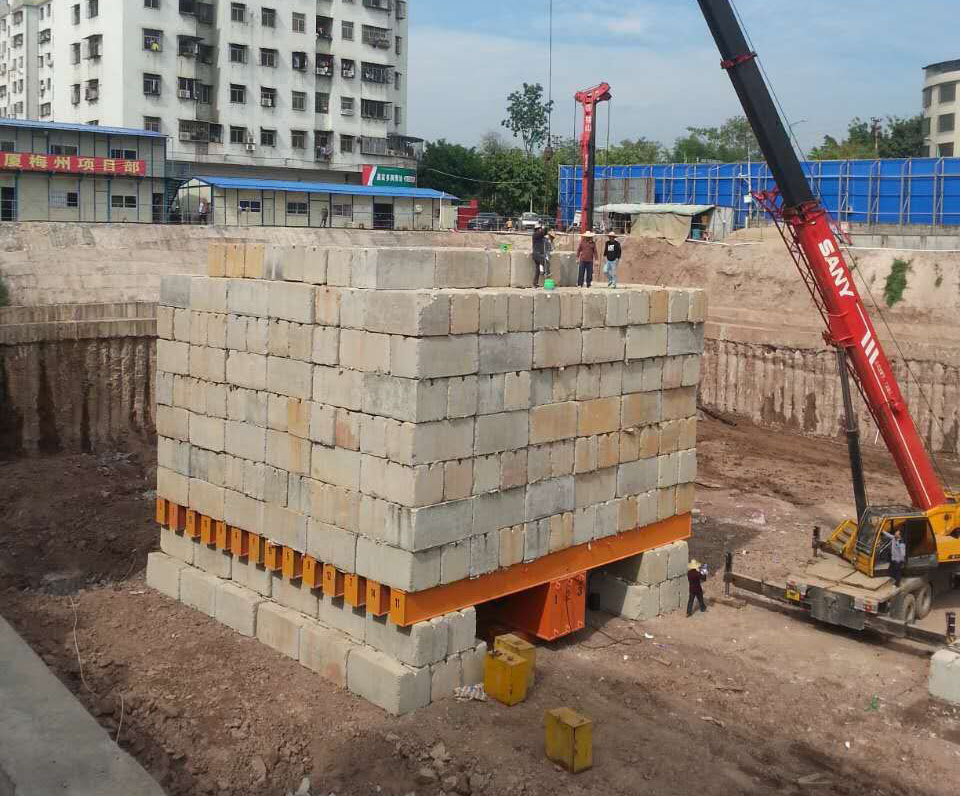

單樁豎向抗壓靜載試驗適用于確定單樁豎向抗壓承載力。

當測定樁周各土層側摩阻力、端阻力或截面的沉降量時，可在樁身埋設有測量樁身應變（應力）、樁底反力測量傳感器或位移測量桿。

對工程樁抽樣檢測和評價時，最大加載量宜采用承載力容許值的2.0倍或達到設計要求；檢測數量應滿足設計要求，不宜少于3 根。

為設計提供依據的試驗樁，應加載至樁側與樁端的巖土阻力達到極限狀態；當樁的承載力以樁身強度控制時，可按設計要求的加載量進行，試驗樁數量應滿足設計要求，且不應少于3根。

豎向抗壓靜載試驗應采用慢速維持荷載法。

單樁豎向抗壓靜載試驗檢測儀器設備應包括加載裝置、反力裝置、荷載測量裝置、變形測量裝置等。

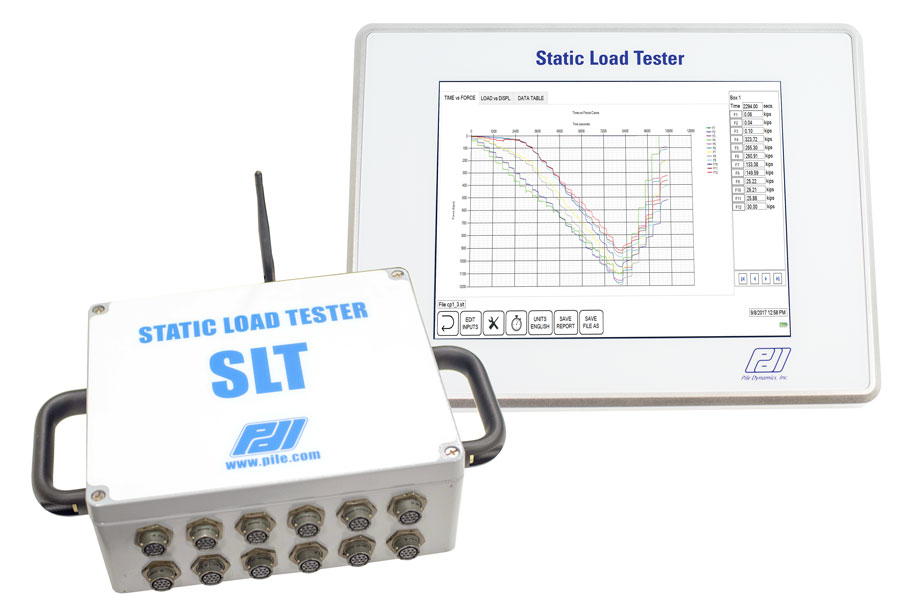

靜載荷測試儀SLT

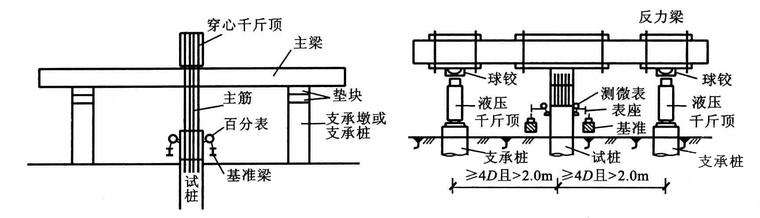

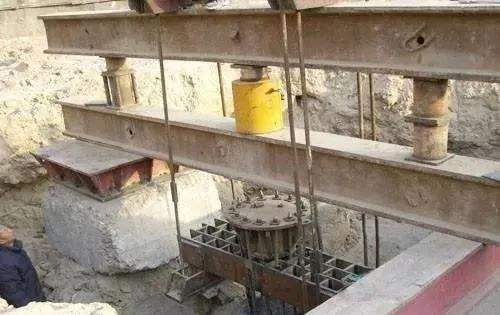

單樁豎向抗拔靜載試驗適用于確定單樁豎向抗拔承載力。

當埋設有樁身應變（應力）測量傳感器時或設有位移測量桿時，可直接測量樁側抗拔摩阻力或樁端上拔量。

對抽樣檢測的工程樁，應按設計要求確定最大加載量，檢測數量應滿足設計要求，不宜少于3根。

為設計提供依據的試驗樁應加載至樁側土破壞或樁身結構破壞，試驗樁數量應滿足設計要求，且不應少于3根。

單樁豎向抗拔靜載試驗應采用慢速維持荷載法。

抗拔試驗檢測儀器設備應包括加載裝置、反力裝置、荷載測量裝置、變形測量裝置等。

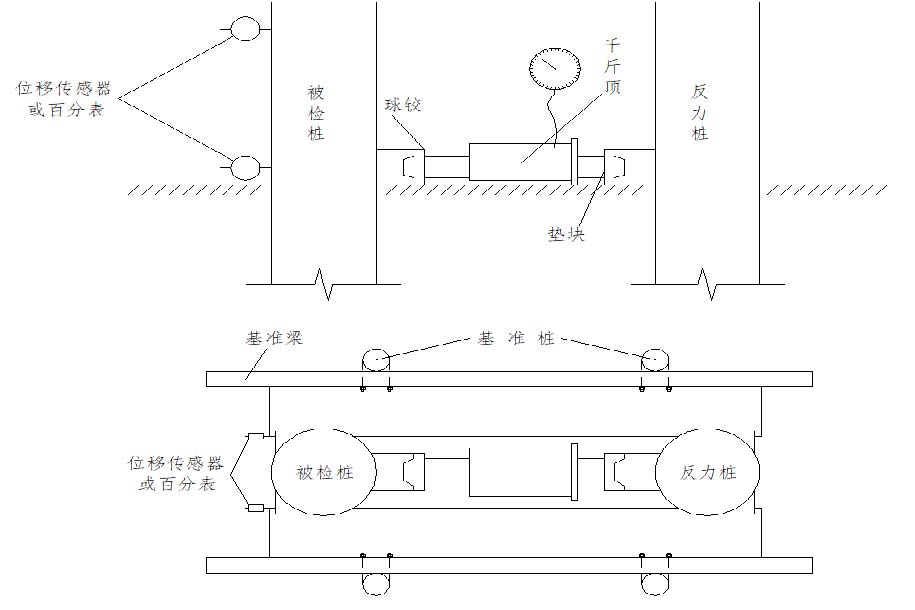

單樁水平靜載試驗適用于檢測樁頂自由時的單樁水平承載力，推定樁側地基土水平抗力系數。

當樁身埋設有應變（應力）測量傳感器時，可量測相應水平荷載作用下的樁身內力，并由此計算樁身彎矩。

為設計提供依據時，應加載至樁側土體破壞或樁身結構破壞，檢測數量應滿足設計要求，且不應少于3根；對工程樁進行檢測和評判時，應按設計要求的最大水平加載量或最大水平位移量控制，檢測數量應滿足設計要求，不宜少于3根。

被檢樁的位置應根據工程地質條件、設計要求和類似工程經驗等因素綜合確定。對于水平受荷樁，施加水平力的作用點宜與實際工程樁的水平受荷高程一致。

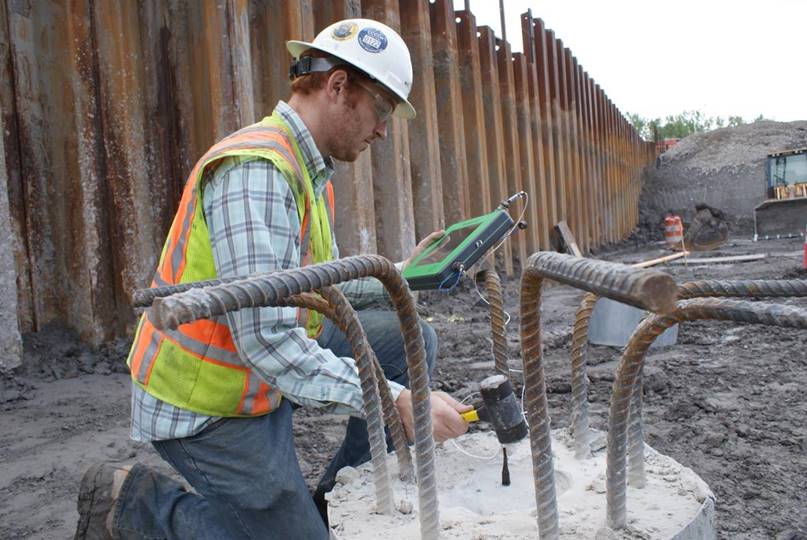

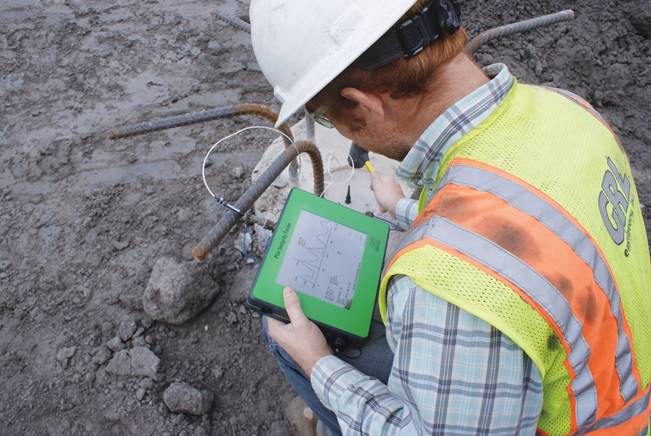

低應變反射波法適用于檢測混凝土樁的樁身完整性和缺陷位置及程度。

被檢樁的反射信號應能有效識別，當無法有效識別時，應采用其他方法檢測。

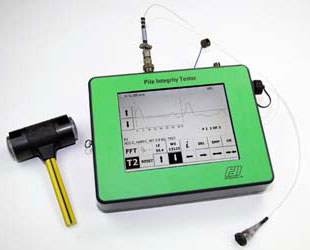

檢測儀器設備應包括激振設備、傳感器、信號采集及處理器和專用附件等。

檢測儀器的主要技術性能指標不應低于現行《基樁動測儀》（JG/T 3055）中規定的2級標準要求，具有連續采集、快速自動存貯、顯示實測信號和處理分析信號的功能。

激振設備應包括能激發窄脈沖和寬脈沖的力棒、力錘和錘墊。傳感器宜選用壓電式加速度傳感器，也可選用磁電式速度傳感器，其頻響曲線的有效范圍應覆蓋整個測試信號的頻率范圍。

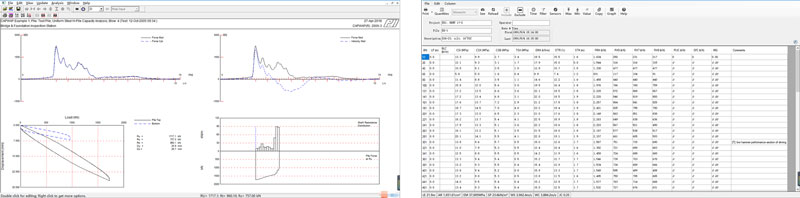

高應變法適用于檢測單樁豎向抗壓極限承載力，通過采用實測曲線擬合法分析得到樁側土阻力的分布和樁端土阻力；用于檢測樁身結構完整性，判定樁身缺陷的位置和缺陷程度；用于監測混凝土預制樁和鋼樁沉樁過程中樁身應力和錘擊能量傳遞比，為選擇沉樁工藝參數和確定樁長提供依據。

檢測單樁豎向抗壓極限承載力時，應具有同一條件下的動-靜試驗對比資料和實測經驗，并應全部采用實測曲線擬合法。宜用于等截面非嵌巖灌注樁、預制混凝土樁和鋼樁的現場檢測。

高應變法檢測樁應具有代表性，單位工程同一條件下檢測單樁豎向抗壓極限承載力時，不宜少于5根；對工程地質條件復雜或?qū)κ┕べ|(zhì)量有疑問時，應增加檢測數量；當采用高應變法進行沉樁過程監測或?yàn)檫x擇沉樁工藝參數時，不應少于3根。

檢測儀器設備應包括激振設備、信號采集及分析儀、傳感器和貫入度測量儀等。

激振錘宜采用由鑄鐵或鑄鋼整體制作的自由落錘，也可采用柴油錘、液壓錘，嚴禁使用由鋼板制成的分片組裝錘。錘體應材質均勻、形狀對稱、錘底平整，高徑（寬）比不得小于1，宜采用穩固的導向裝置。

檢測單樁豎向抗壓極限承載力時，激振錘的重量不得小于預估單樁極限承載力的1.2%，灌注樁的樁徑大于800mm或樁長大于35m時宜適當增加錘重。

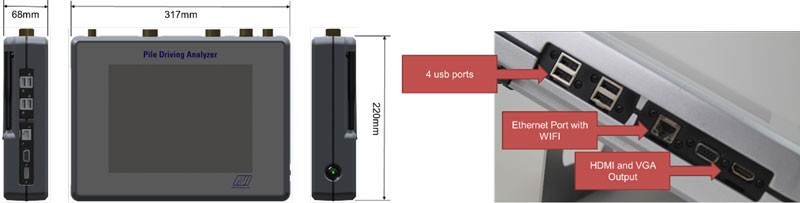

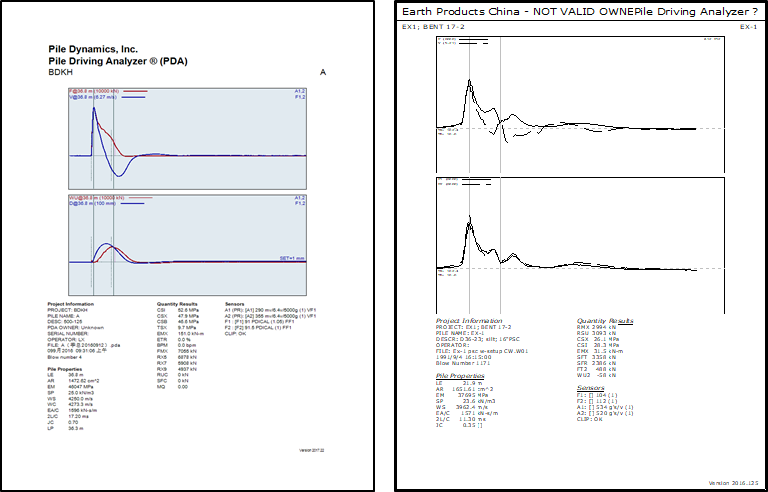

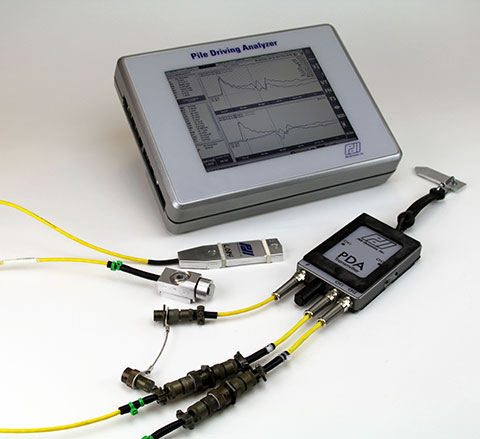

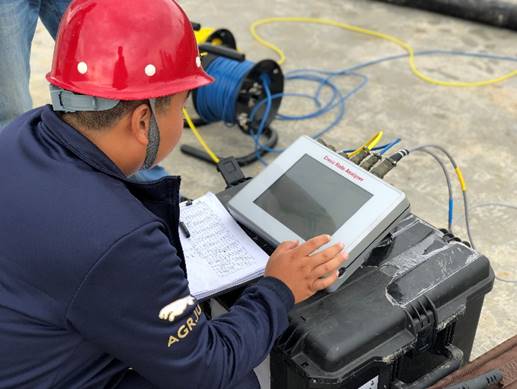

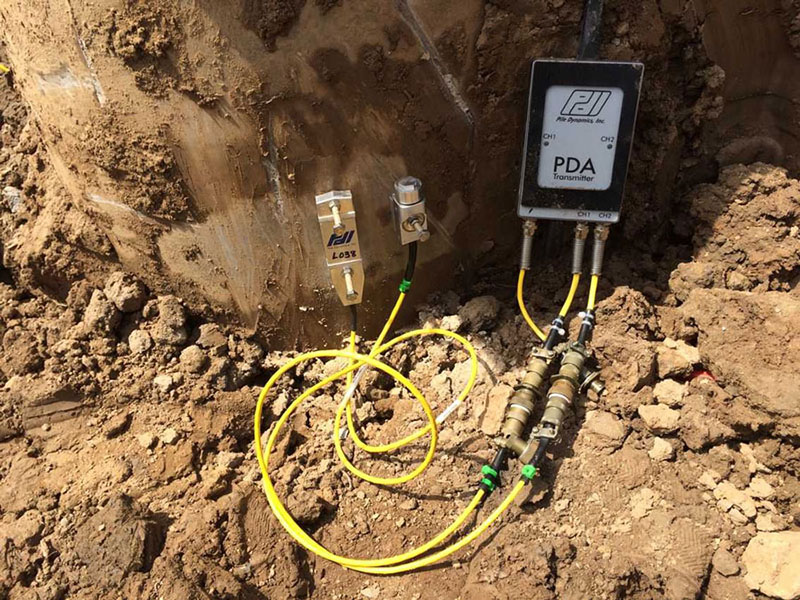

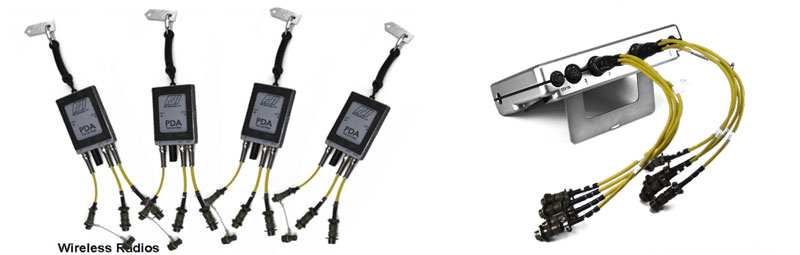

PDA-8G高應變打樁分析儀

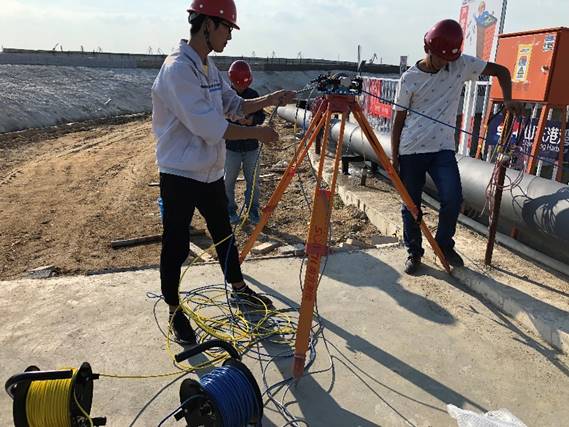

超聲波法包括跨孔聲波透射法和單孔聲波折射法。

聲波透射法適用于檢測直徑不小于800mm的混凝土灌注樁的完整性，評判樁身缺陷的位置、范圍和程度；單孔聲波折射法適用于輔助評判缺陷的位置、范圍和程度。

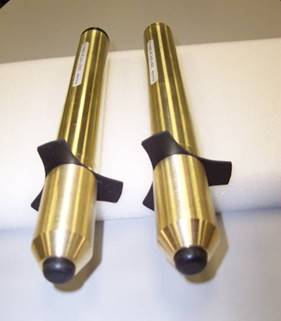

檢測儀器系統應由徑向換能器、聲波發射、接收放大、數據采集、數據處理、顯示及存儲等部分組成。

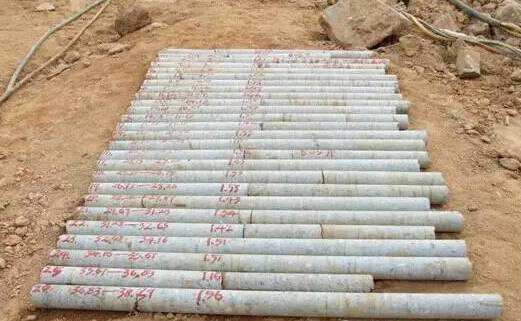

鉆孔取芯法適用于檢測混凝土灌注樁的樁長、樁身混凝土強度、樁底沉淀厚度、樁身缺陷及其位置、樁端巖土性狀。
