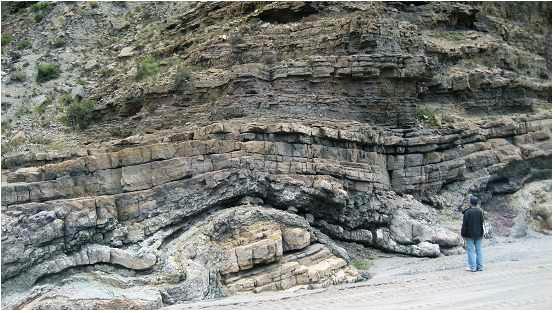

天然巖體，從宏觀上來說，它是由節理或裂隙切割成一塊一塊的、互相排列與咬合著的巖塊所組成的。巖體中往往具有明顯的地質遺跡，如不整合、褶皺、斷層、節理、劈理、解理、層埋、片理等。它們在巖體力學中一般都統稱為節理。由于節理的存在，造成了巖體介質的不連續，因而，這些界面又稱為不連續面或結構面。它造成了巖體的不連續性和各向異性，同時，還反映了區域地質構造和自然應力場的特征。
由于巖體中有結構面的存在，使巖體與完整巖石的力學特性之間有很大的差異。從巖體的力學屬性來看，可認為完整的巖體屬連續介質力學范疇；而碎屑巖體或糜棱巖體則屬土力學范疇；介于上述二者之間的裂隙巖體或破裂巖體，也統稱節理巖體，因它受節理切割的影響，可認為是有地質力學的屬性，即由地質的特點而決定其力學性質，其力學屬性被認為部分屬非連續介質力學的范疇。
巖體結構是指巖體中結構面與結構體的空間排列組合特征。巖體結構包括兩個基本要素或稱結構單元，即結構體（巖石）和結構面。

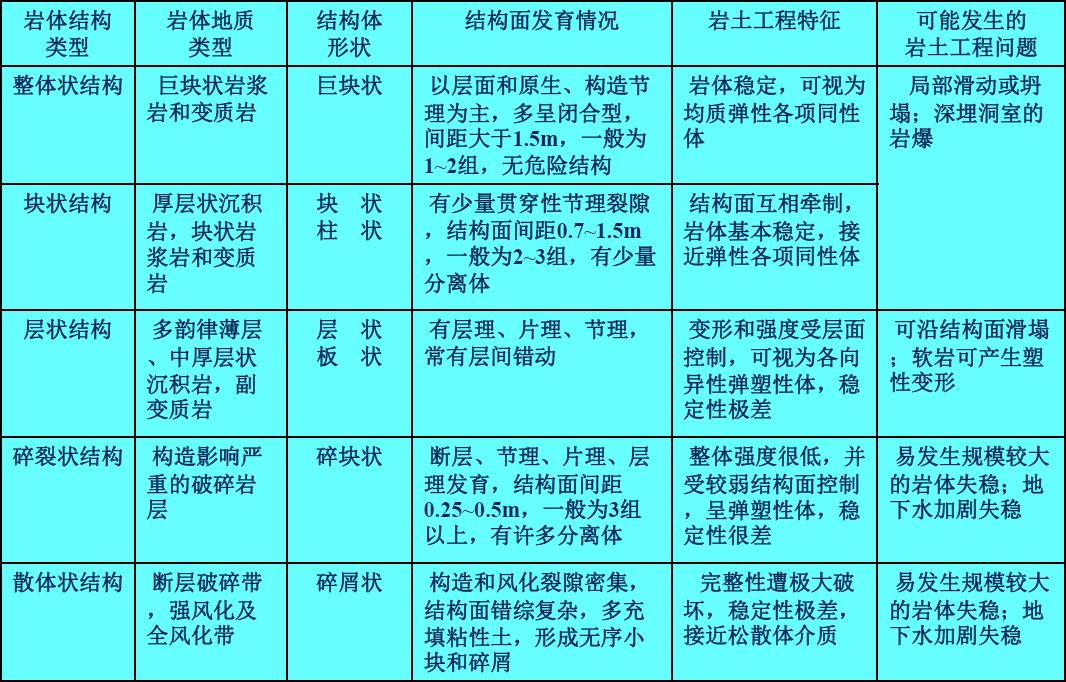

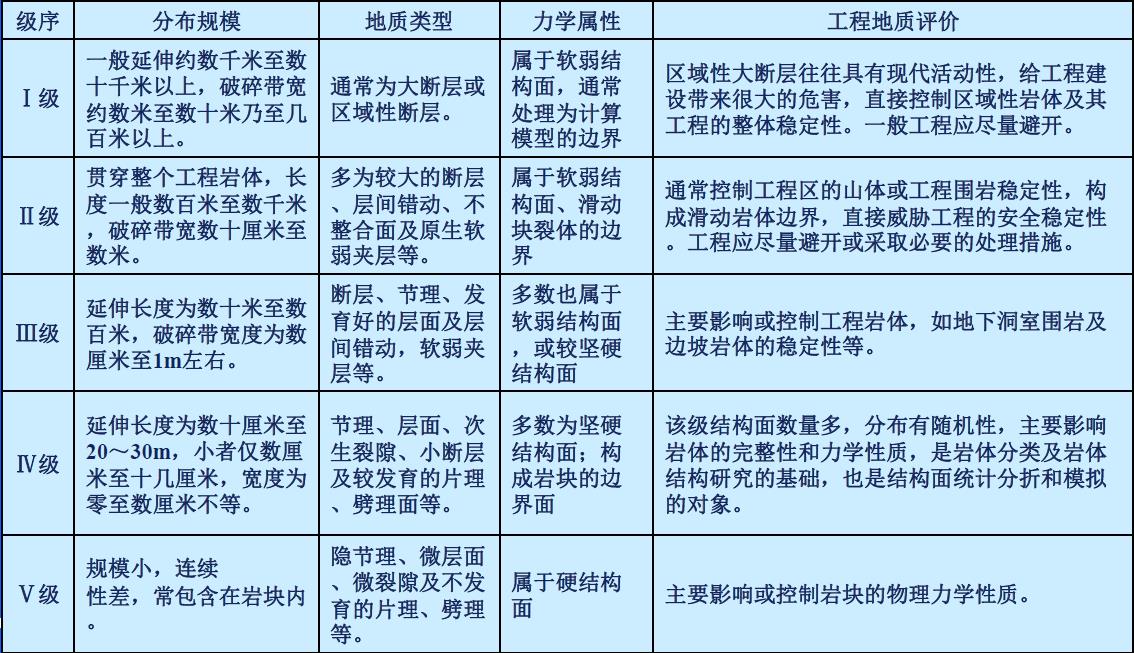

在《巖土工程勘察規范（GB 50021-2001）》中，將巖體結構劃分為5大類。目的：弄清巖體中結構面的情況及其力學屬性，建立符合實際工程巖體的地質力學模型。

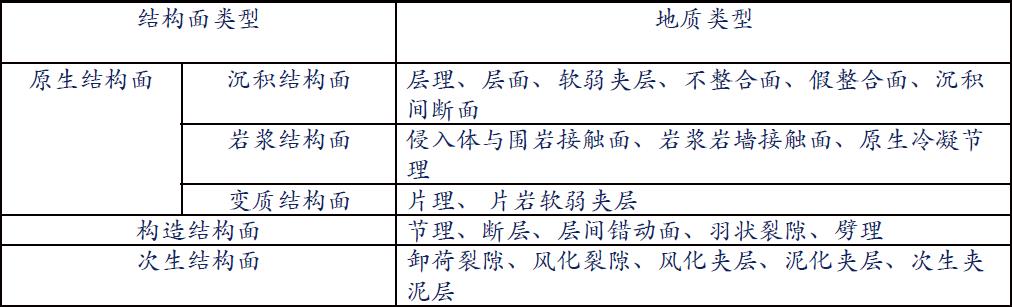

結構面（亦稱弱面）：巖體內存在的各種地質界面，包括：不連續面和物質分異面，如裂隙、節理、層理、軟弱夾層、斷層及斷裂破碎帶等。
巖體中的各種結構面依其本身的產狀，彼此組合將巖體切割成形態不一、大小不等以及成分各異的巖石塊體，稱為結構體。結構體的大小及形態主要取決于結構面的密度及其空間組合關系。結構體常見的形狀有：塊狀、柱狀、層狀、板狀、碎塊狀及碎屑狀；結構體的形狀與巖石類型有關；結構體的形狀還與區域構造運動強度密切相關。

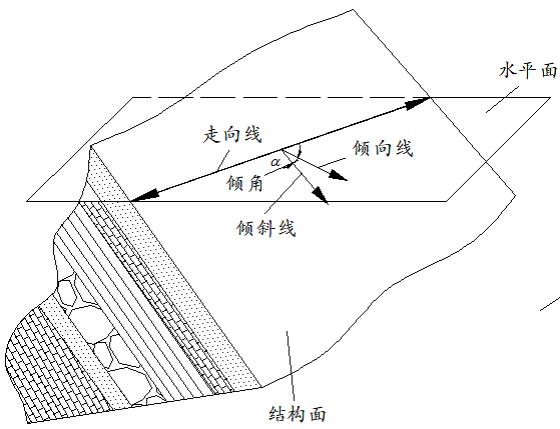

結構面的產狀主要包含三方面內容：
走向：是指結構面與水平面相交的交線方向；
傾向：是與走向成垂直的方向，它是結構面上傾斜線最陡的方向；
傾角：是指水平面與結構面之間所夾的最大角度。
由于走向可根據傾向來加以推算，故一般只用傾向、傾角來表示，表示方法一般為傾向<傾角。
結構面的連續性又稱為結構面的延展性或貫通性，常用跡長、線連續性系數和面連續性系數表示。

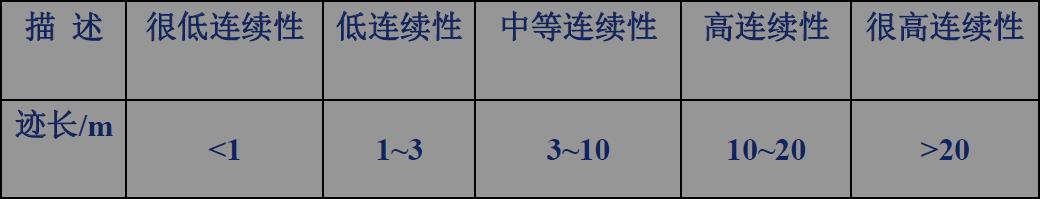

結構面與勘測面交線的長度，稱為跡長。國際巖石力學學會(ISRM，1978年) 制訂的分級標準(見下表)。

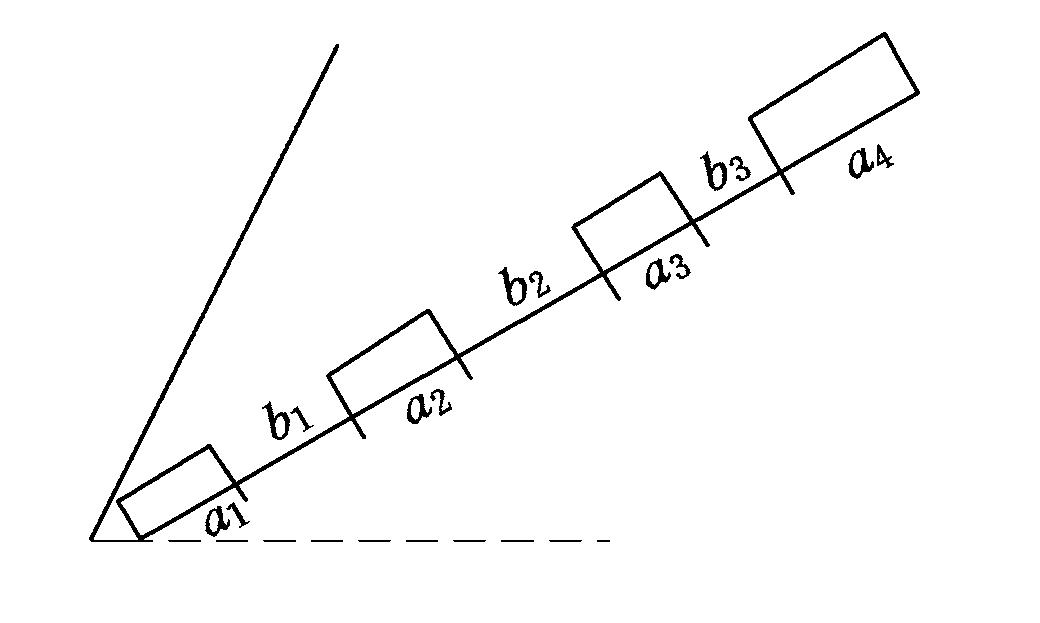

是指沿結構面延伸方向上，結構面各段長度之和與測線長度的比值。
是指結構面延伸方向，結構面面積之和與被測試巖體總面積的比值，即
結構面的密度是指結構面發育的密集程度，常用線密度、間距等指標表示。

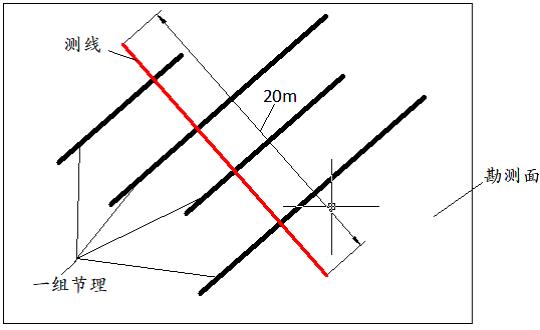

線密度 Kρ ：是指結構面法線方向單位測線長度上交切結構面的條數(條／m)；
間距d ：是指同一組結構面法線方向上兩相鄰結構面的平均距離。兩者互為倒數關系，即

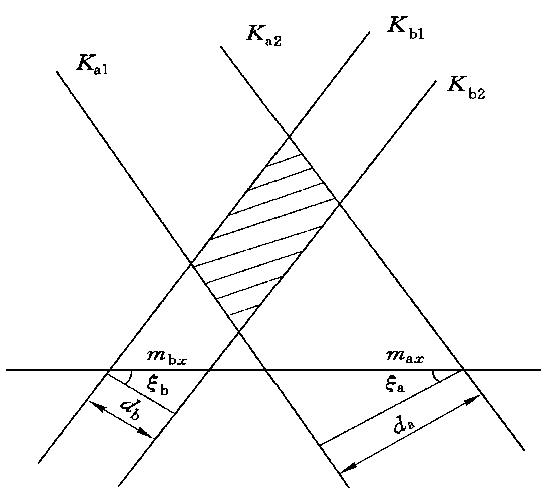

則沿測線x上的n組結構面間距為：

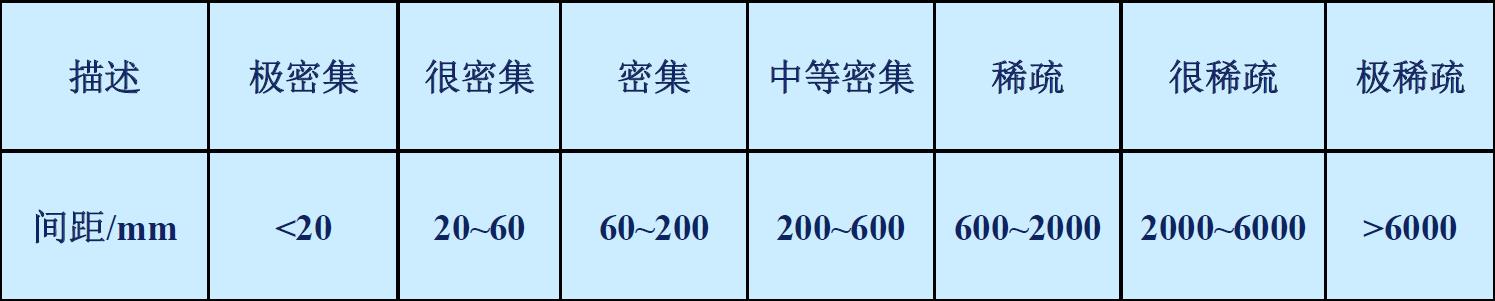

ISRM (1978年)結構面密度分級標準（見下表）。
傳統上對結構面的研究通常采用羅盤、尺子等工具到現場進行測量，然后對數據進行統計分析。這種方法既費力氣又費時間，而且對于一些難以進入的場地，獲取數據是非常困難的，甚至是危險的。
基于這些考慮，工程技術人員開發出了ShapeMetrix 3D巖體三維成像及統計分析系統，使得巖體結構分析的工作變得得心應手。

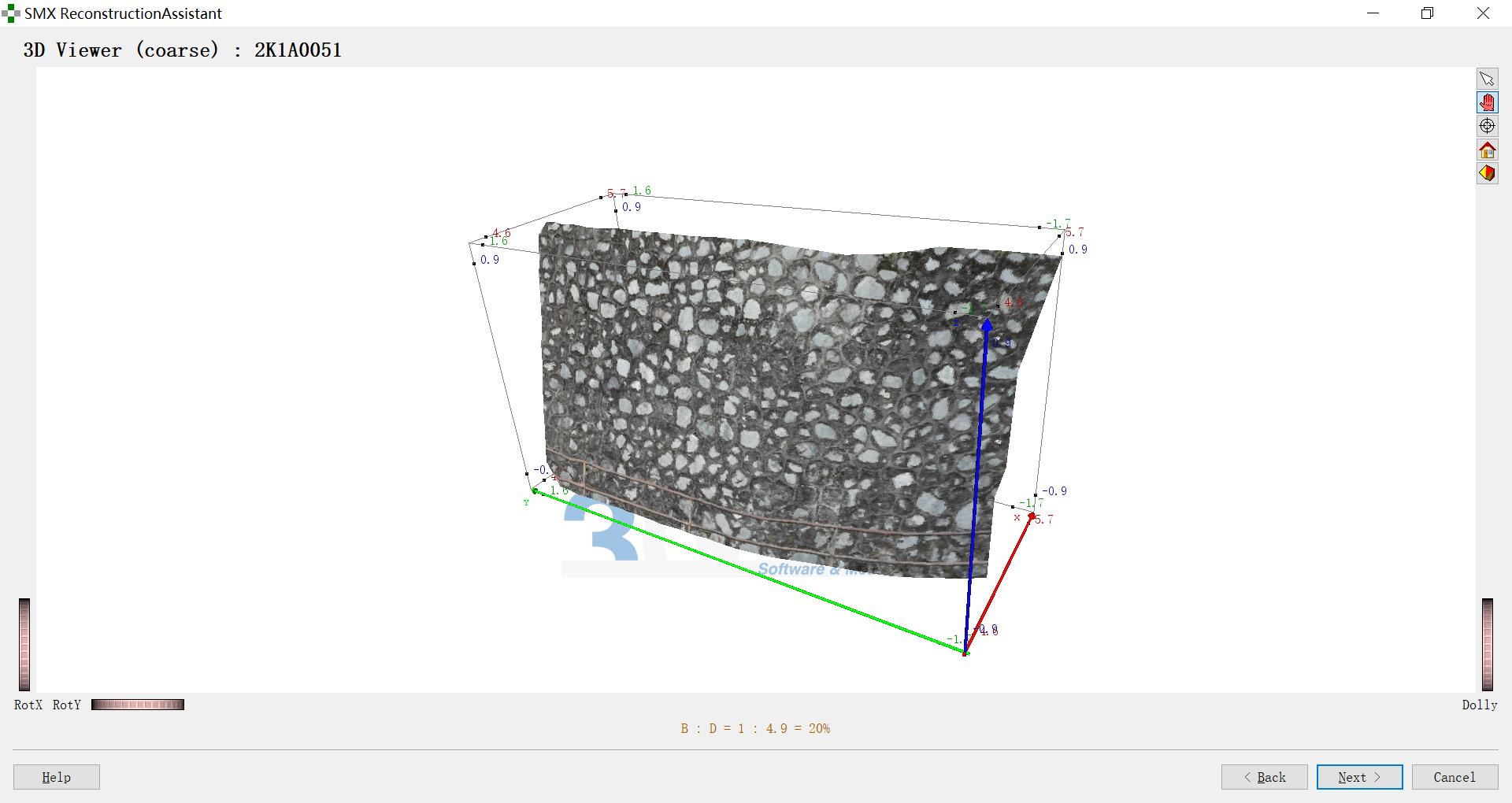

ShapeMetriX3D是一套全新的巖體三維成像系統。采用一臺標定的照相機，從兩個不同的角度來對指定的區域進行成像，然后輸入計算機中合成三維模型。

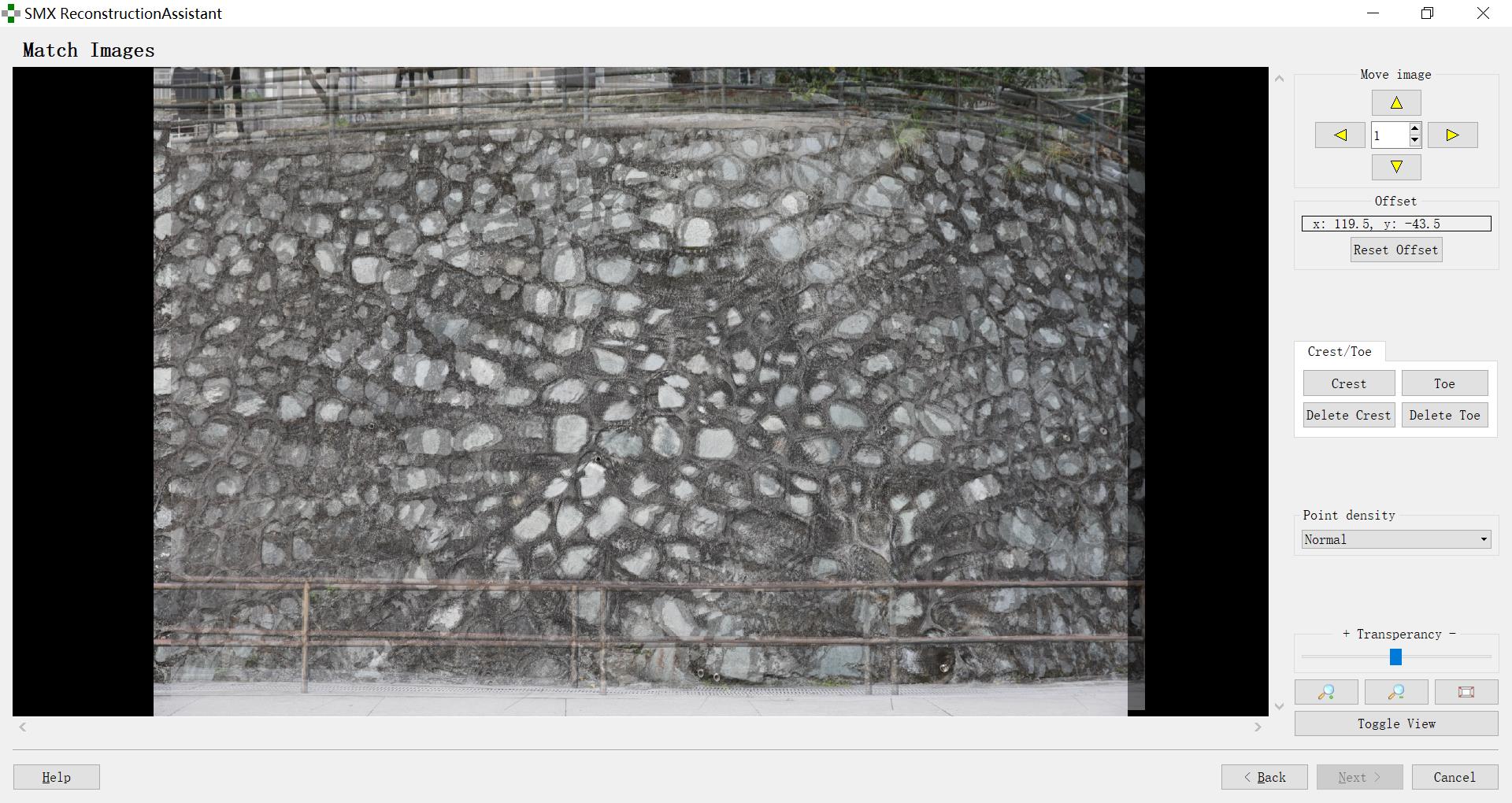

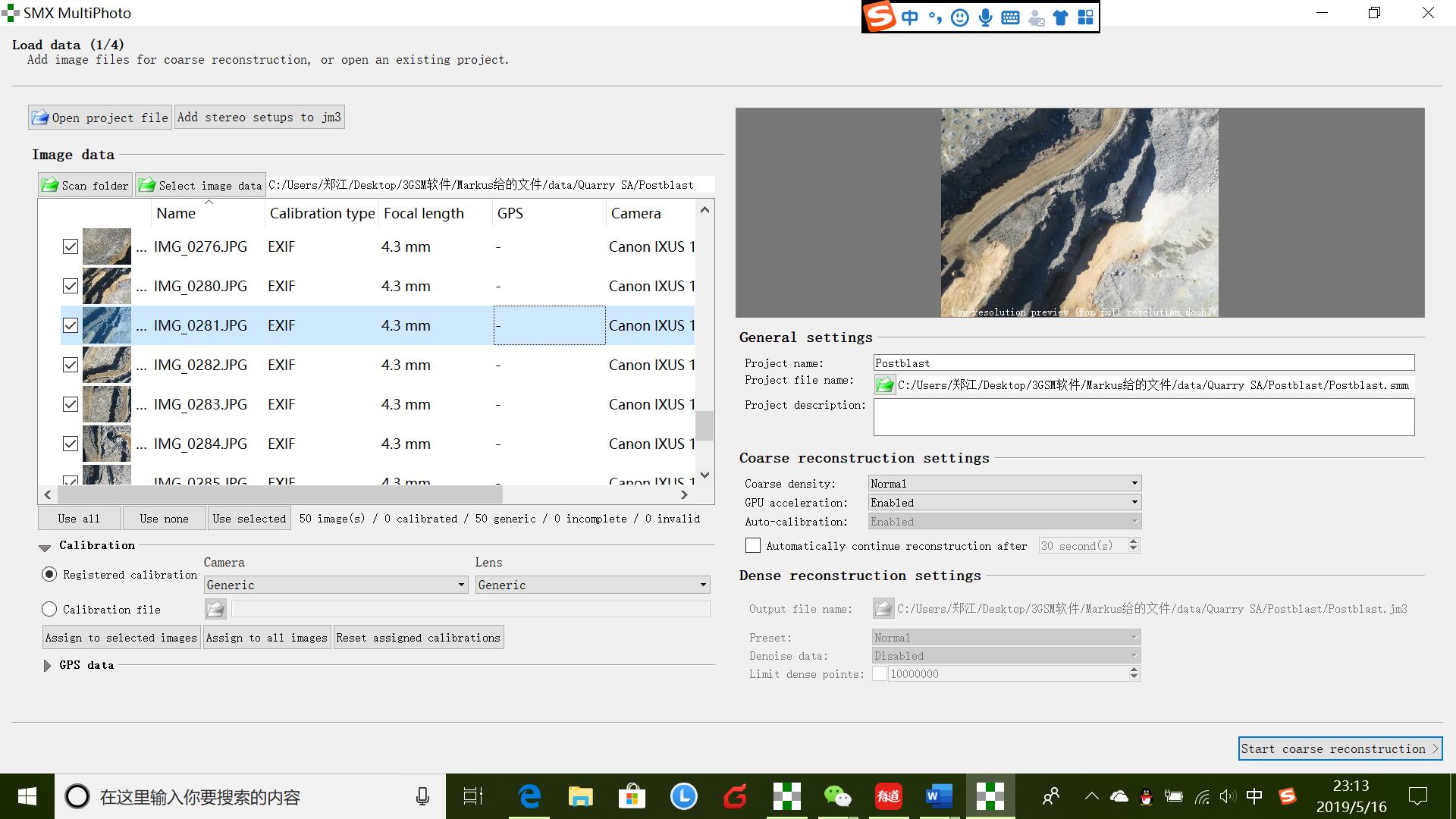

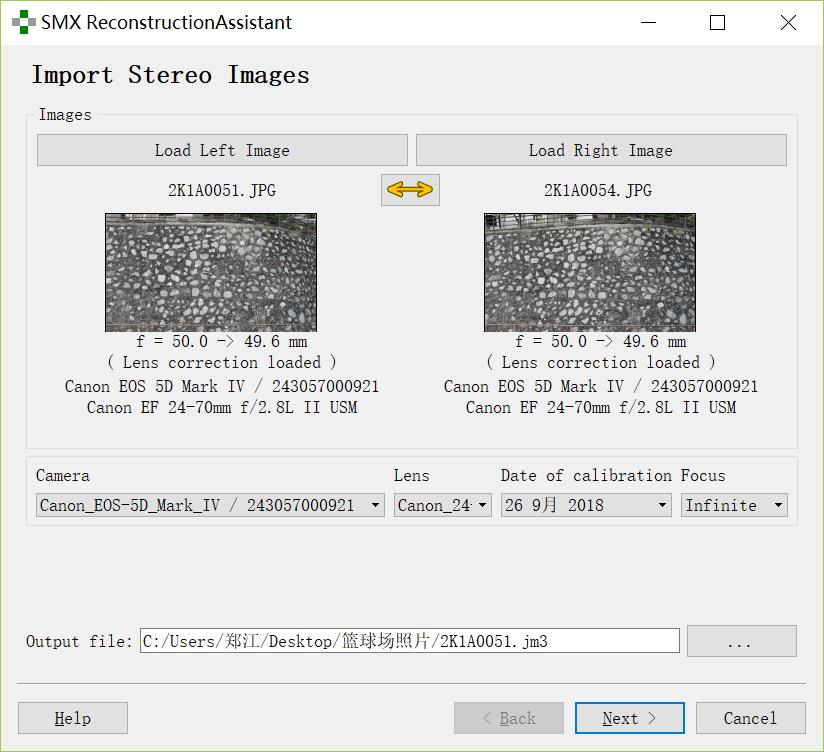

利用相機從兩個方向上采集兩張照片，輸入到軟件內。

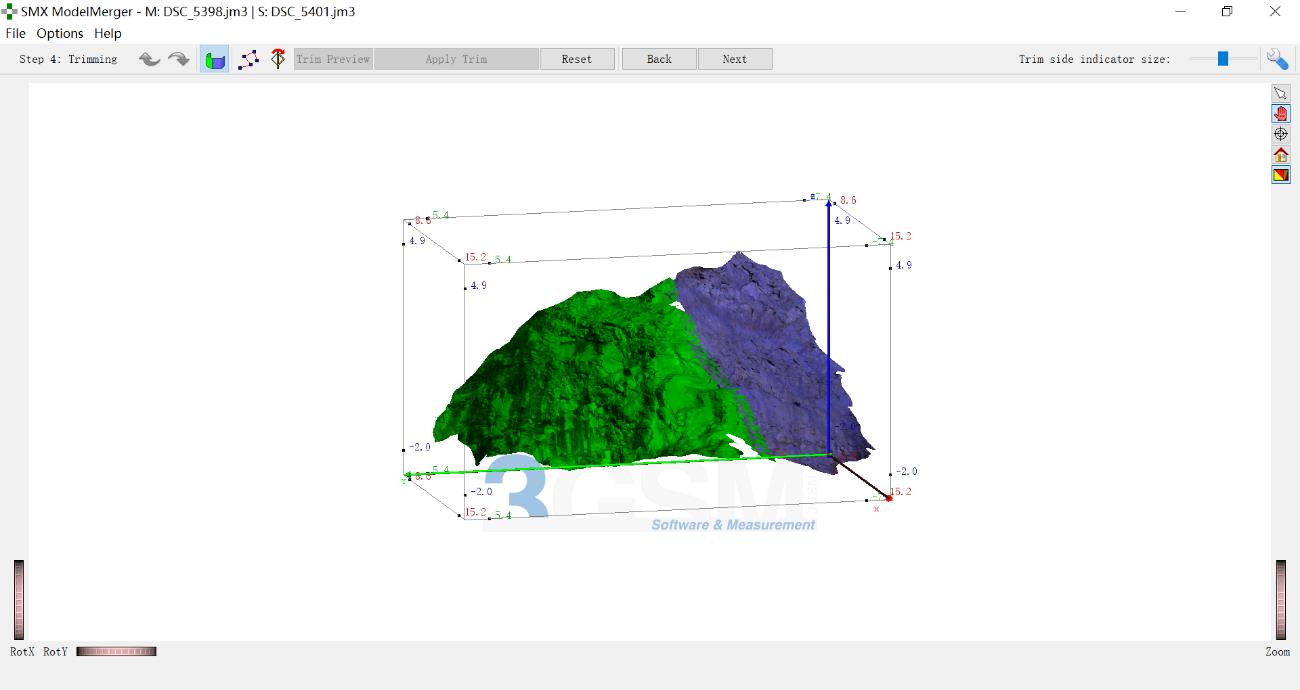

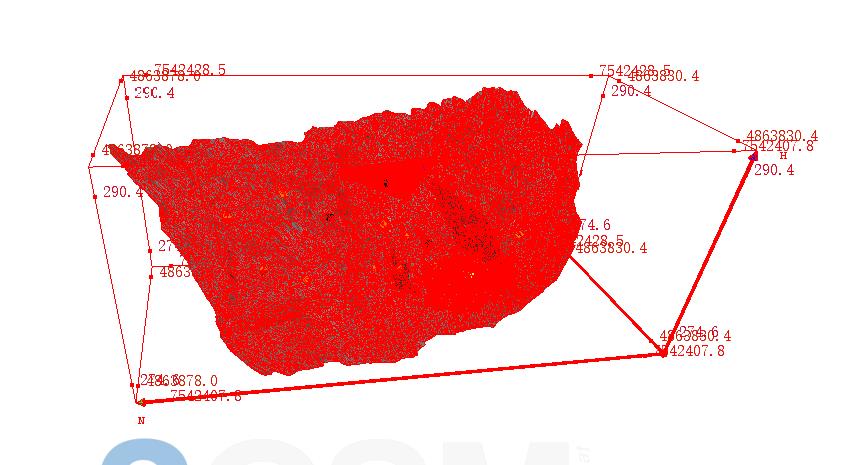

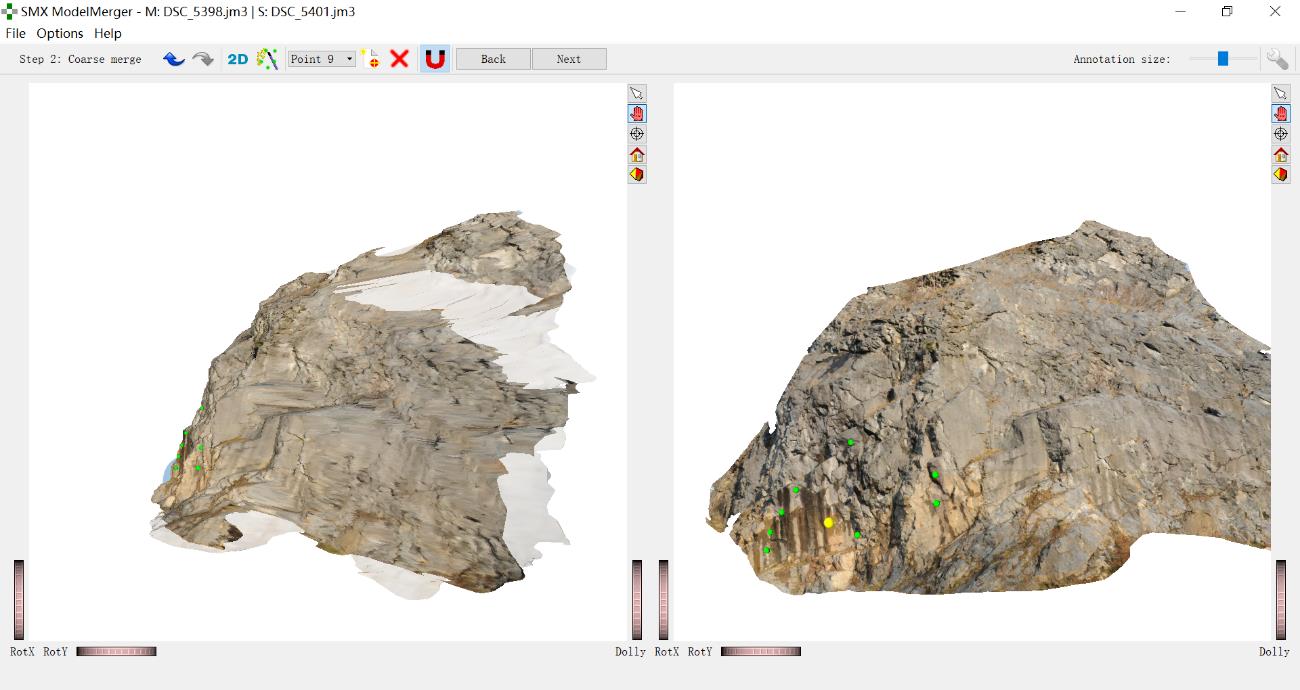

將兩個已經建好的模型載入到軟件內，可以進行拼接。

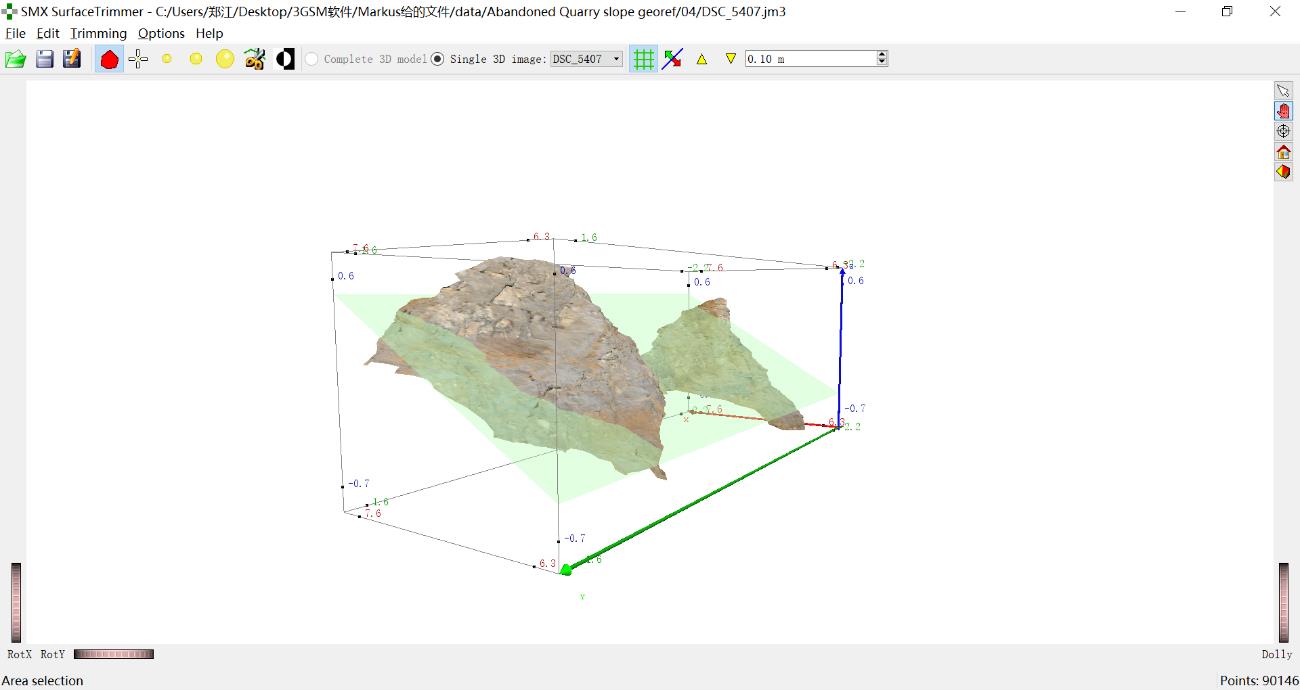

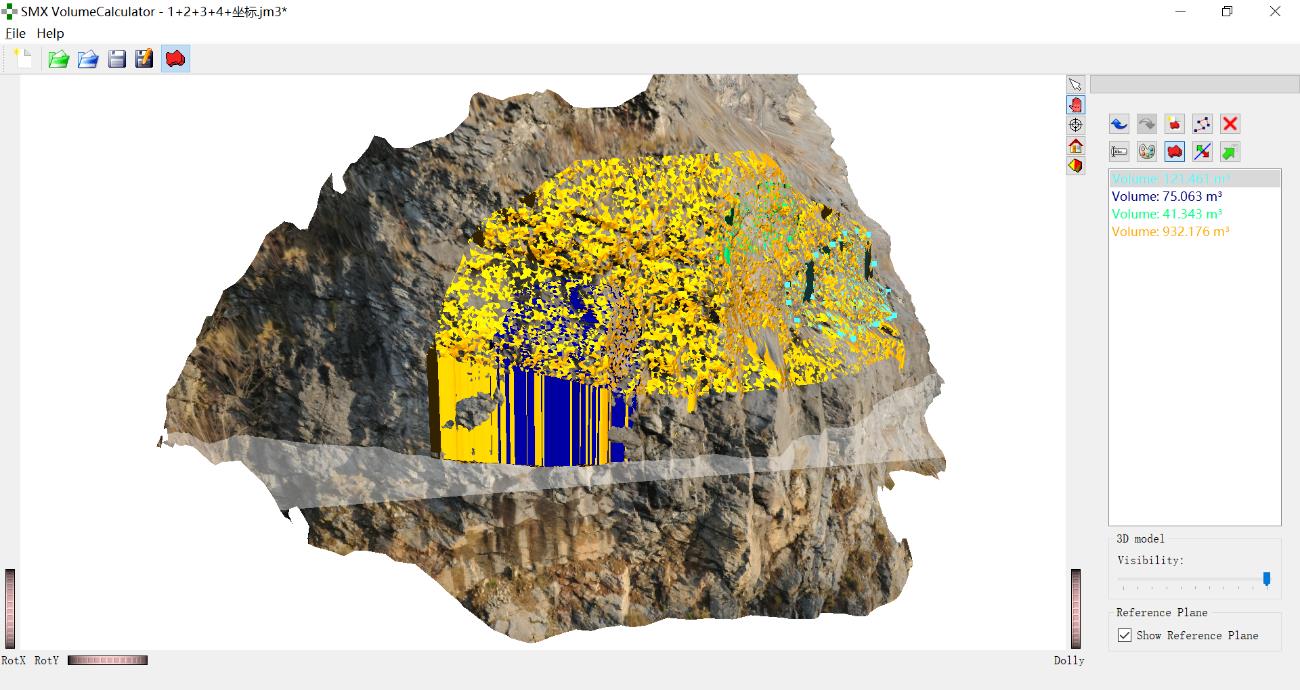

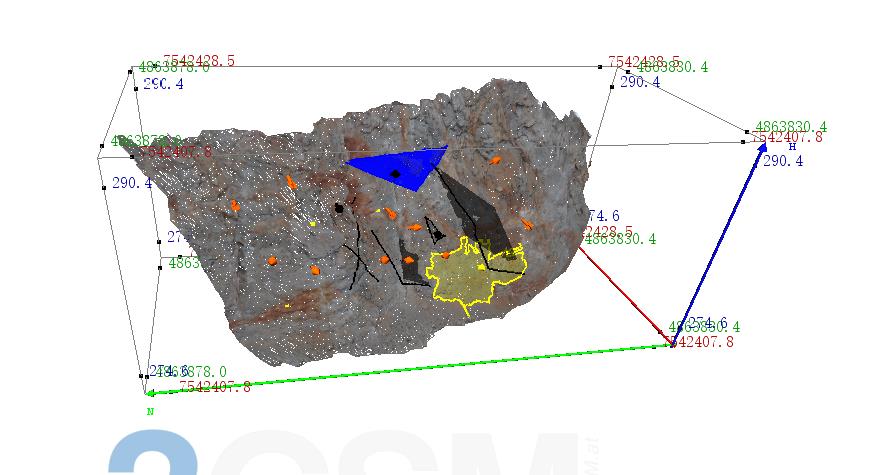

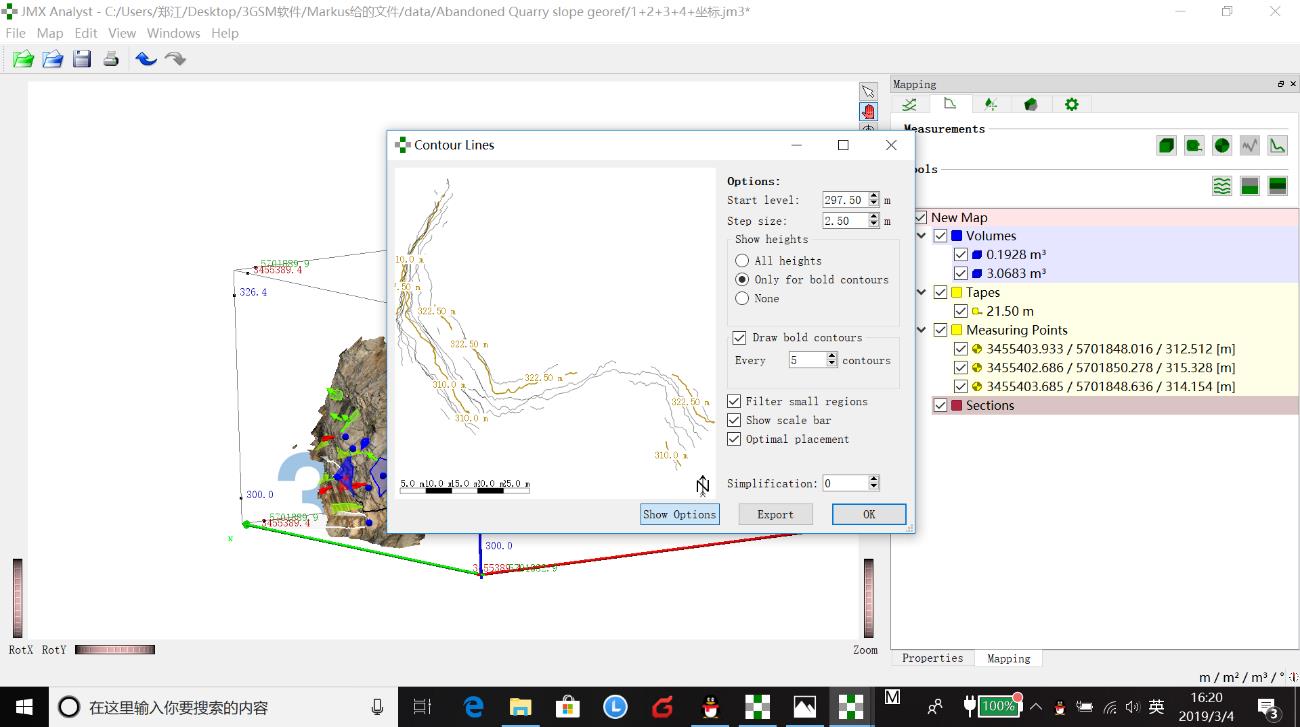

將做好的模型，載入分析模塊中?？梢源_定任一點的GPS坐標，也可以確定任意結構面的傾向、傾角、走向、長度、大小、面積、體積、高差等參數。

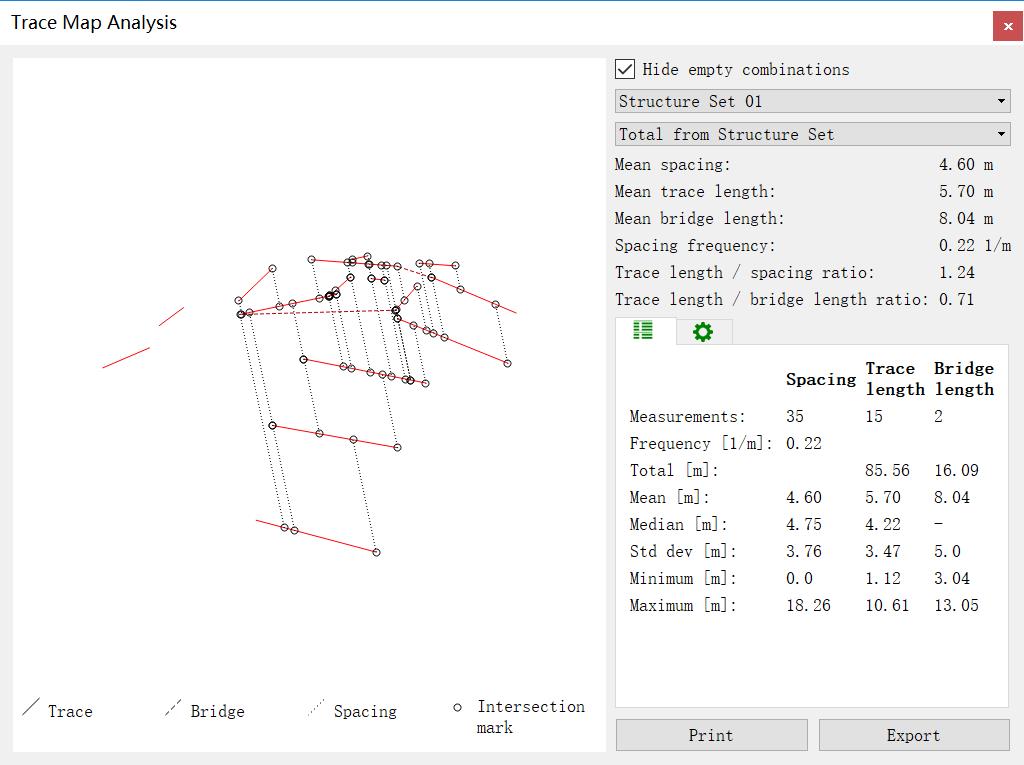

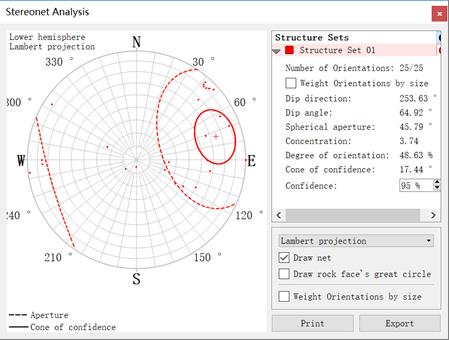

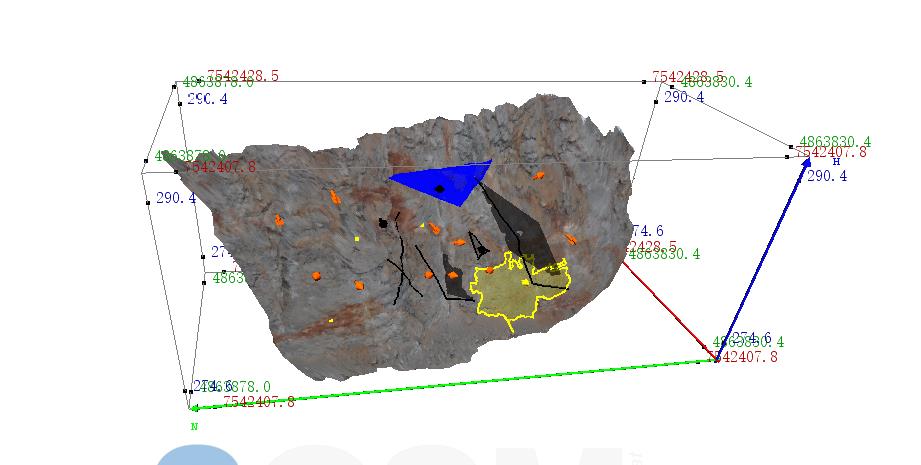

可以對這個模型進行赤平投影分析和節理圖分析。

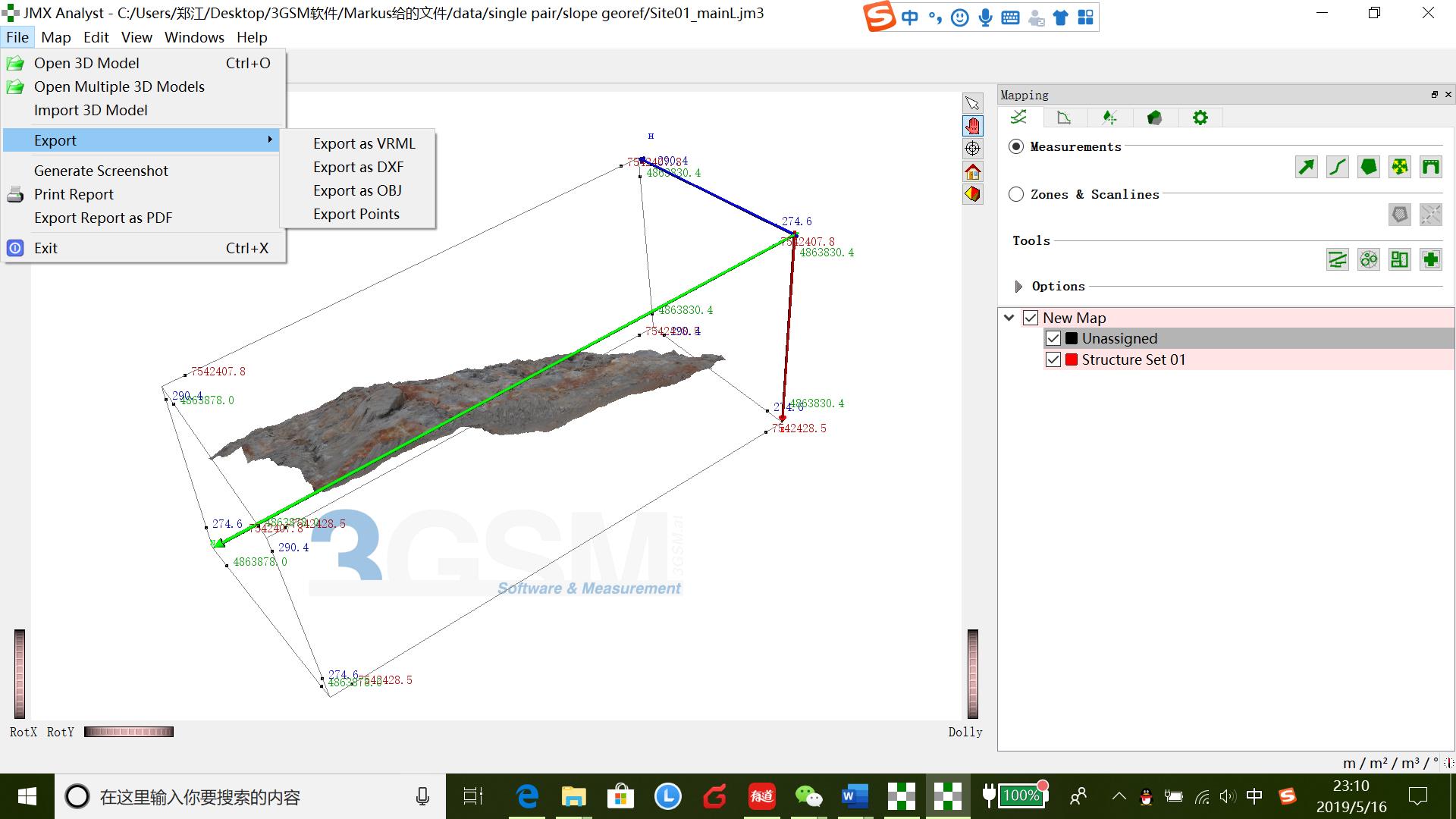

可以以多種格式輸出模型，如VRML、DXF、OBJ、TXT、EXCEL等。
更多地應力、巖體力學相關產品信息，請聯系歐美大地。
