巖土工程和結構工程傳感器的實時無線監測網絡
Ackcio Beam是自動化“端到端”解決方案，基于無線傳輸方式，無需現場布線，實現大范圍傳感器的穩定數據傳輸，適用于在惡劣環境中的巖土工程及結構工程傳感器監測。

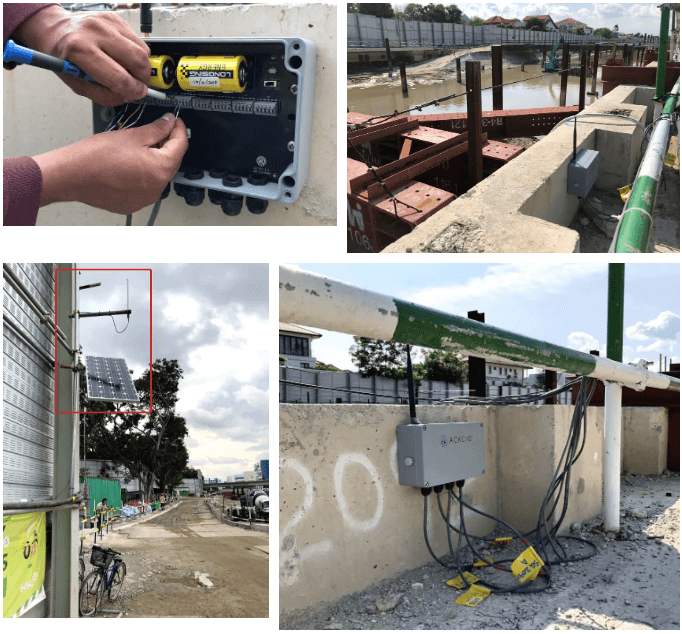

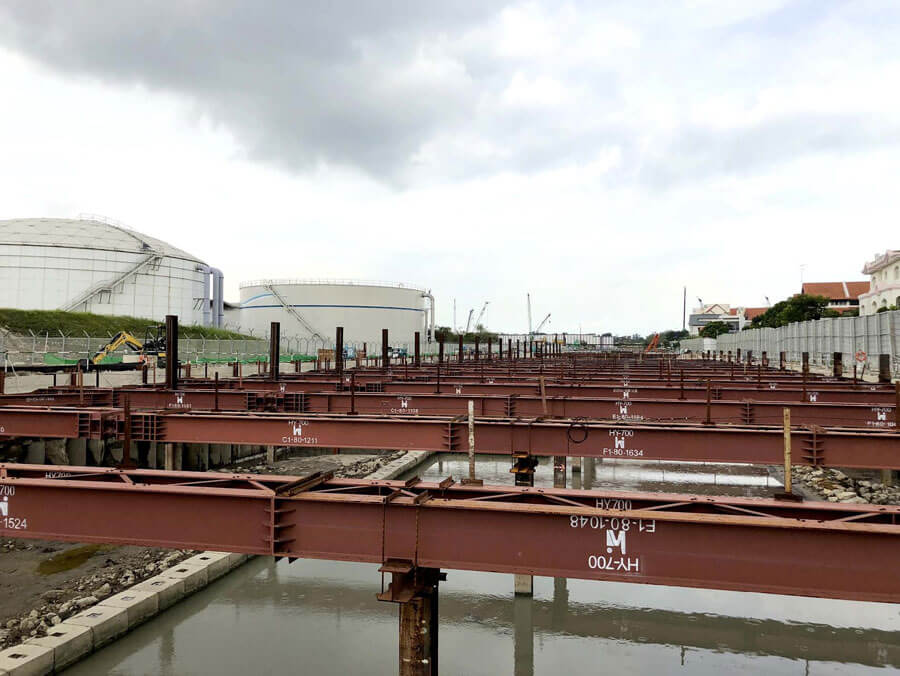

貝多克運河擴建工程
／工字鋼荷載監測／
▼
挑戰
很大的現場面積（1公里以上）
傳感器稀疏部署
所監測的傳感器
應變計
振弦式壓力傳感器

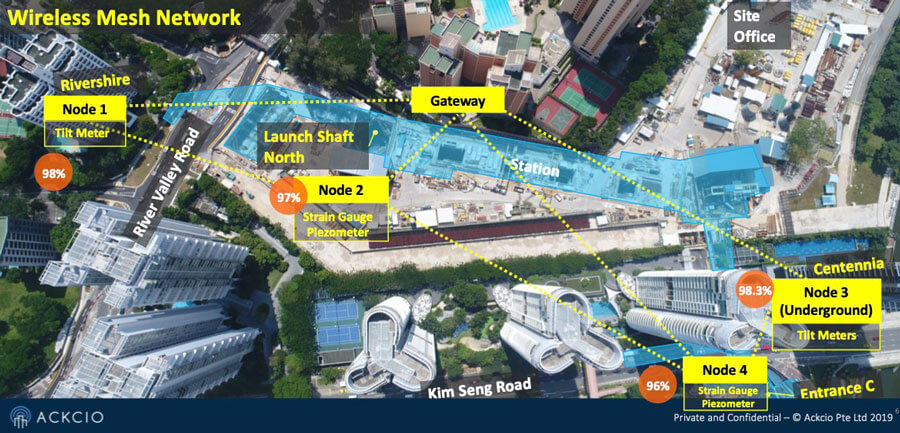

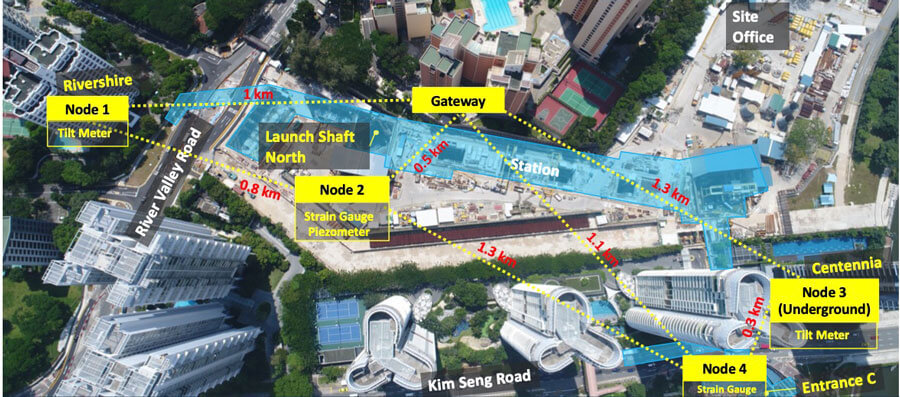

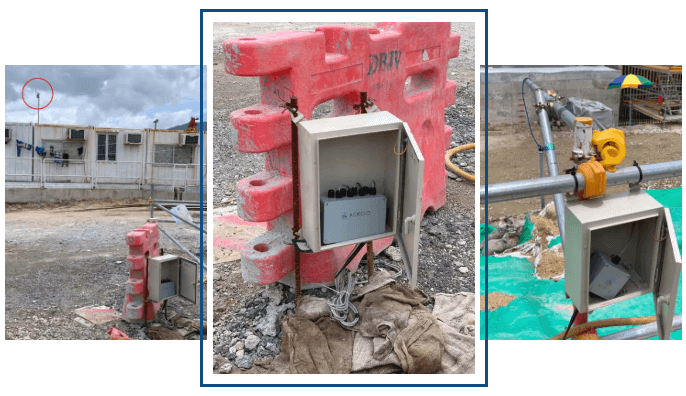

湯姆遜-東海岸地鐵線路
／地鐵車站建設項目中各種參數的監測／
▼
監測安裝于隧道掘進機 (TBM) 發動機安裝架上的應變計。據此對隧道掘進機施加在發動機安裝架上的載荷進行實時監控，以確保隧道掘進機能夠在不影響發動機安裝架完整性的情況下穿透地層。
挑戰
地上和地下均有傳感器
需要監測現有的和新的基礎設施
所監測的傳感器
應變計
壓力計
測斜儀
屯門-赤鱲角的連接工程項目
／道路基礎設施建設項目的海底隧道段／
▼
作為香港公路基礎建設的新補充部分，屯門-赤鱲角的連接工程項目中包含了穿越海底的隧道部分。海底隧道段內以及地面上的現場位置布設了振弦式壓力計和振弦式應變計，采用Ackcio Beam系統來監測這些儀器。
挑戰
現場布局復雜
現場面積大
所監測的傳感器
應變計
壓力計

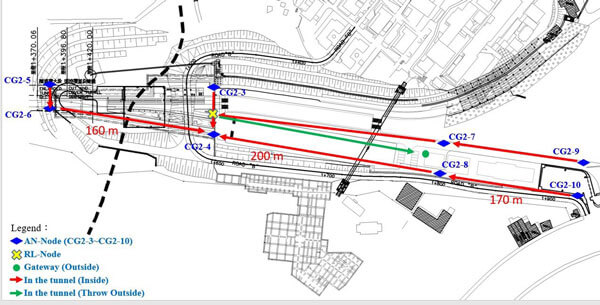

辛莊火車機修車間監控
／辛莊斷裂擾動帶的土壤完整性監測／
▼
挑戰
長火車隧道
現場布局復雜
所監測的傳感器
傾角計
LVDT（差動變壓器式位移傳感器）

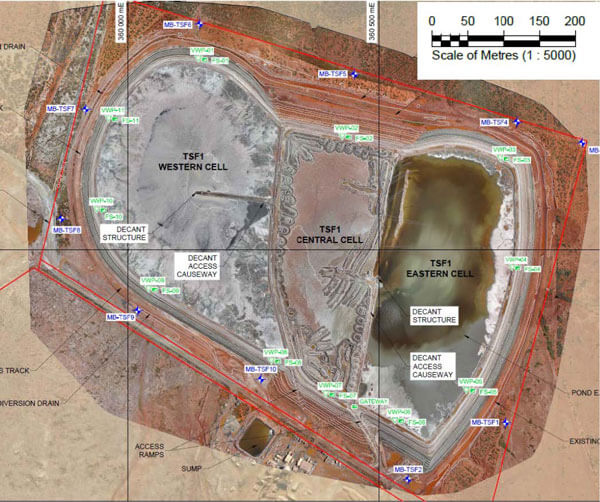

澳大利亞珀斯的卡爾古利黃金加工廠的尾礦壩監測項目
／尾礦壩孔隙水壓力監測／
▼

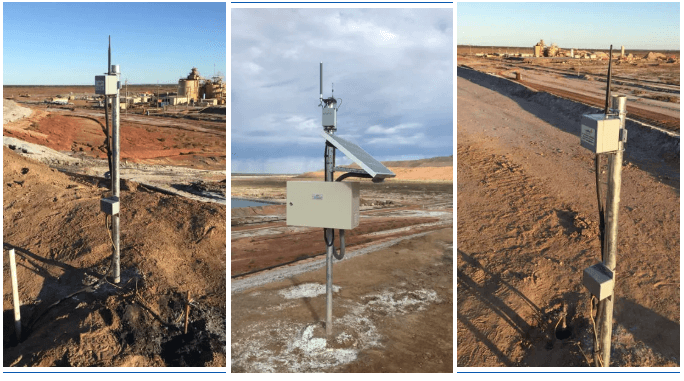

澳大利亞尾礦壩監測項目中，Ackcio Beam 系統被用于從傳感器獲取和傳輸數據。通過使用無線監測的方式，能夠定期進行實時數據讀取監測，從而減少大面積監測中的人工監測或半自動監測所產生的高昂的人工成本。同時，有助于提高安全性。
所監測的傳感器
孔隙水壓力計

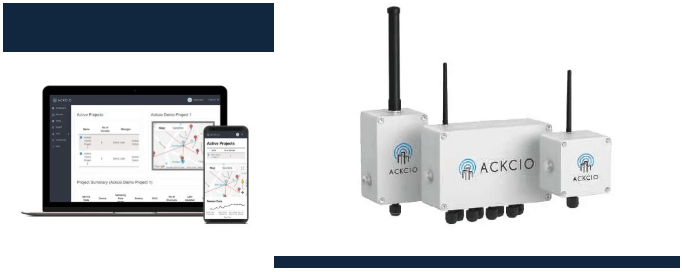

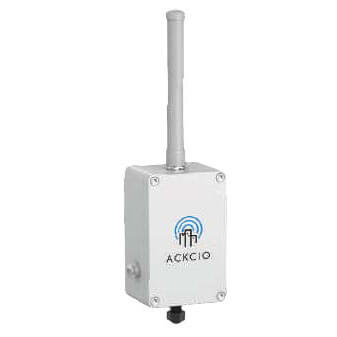

節點
無線網狀網絡
軟件
-
即插即用式的設置和用戶友好的系統；
-
能夠與目前所有主要儀器制造商的大多數巖土工程與結構監測傳感器兼容；
-
電池壽命超過5年。
-

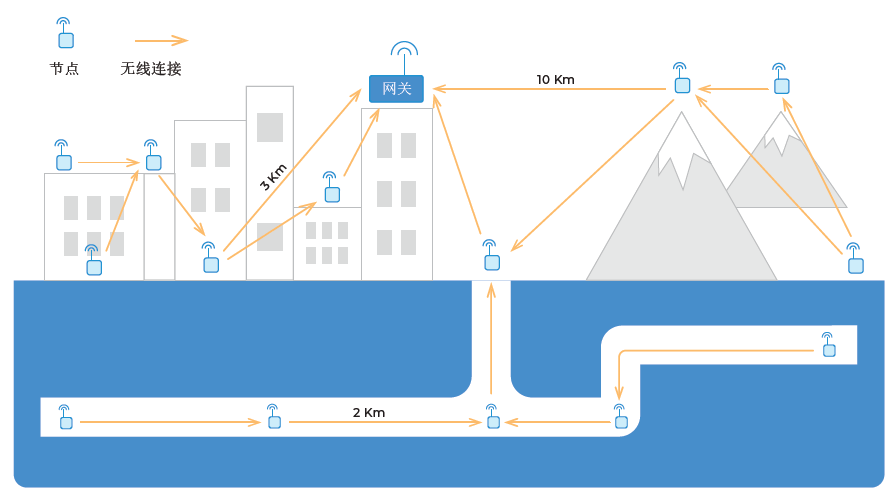

基于無線網狀網絡的數據協議，能夠在大型站點及隧道中提供無縫連接；
-
低功耗，長距離的無線傳送能夠使網狀網絡的每個網格跳距達到10公里的長度；
-
收集傳感器數據的可靠性超過了99%。
-
一種網關和云托管數據管理軟件；
-
全天候訪問部署的產品及其傳感器數據；
-
自動化的報警和報告。

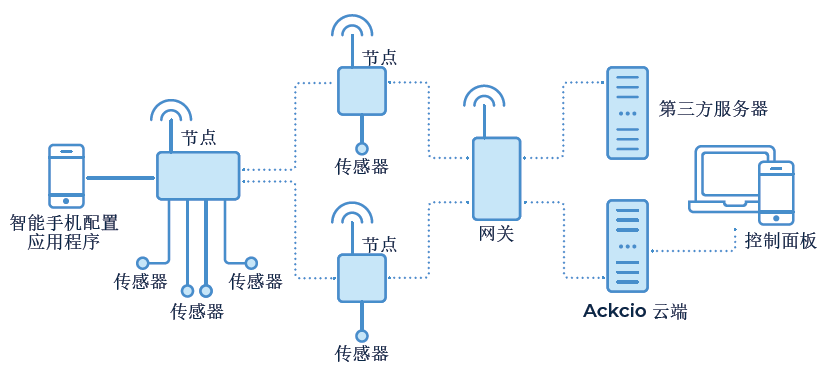

Ackcio節點從所連接的傳感器上獲取周期性讀數，并通過Ackcio網狀網絡將其傳輸?shù)紸ckcio網關。從那里，讀數能夠被上傳至Ackcio云端或任何第三方服務器。
Ackcio軟件對數據進行分析和可視化處理，并允許您在智能手機端進行傳感器網絡管理、報告自動化生成、接收通知（如果讀數超出某個預設的閾值）等工作，甚至能夠通過FTP或API推送等方式將傳感器數據上傳至第三方服務器。
-
支持電壓、電流環、惠斯通電橋傳感器；
-
每個端口支持帶熱敏電阻的完整傳感器；
-
板載8MB內存。
-
支持所有可變掃描范圍的振弦式傳感器；
-
每個端口支持帶有熱敏電阻的振弦式傳感器
-
支持使用脈沖計數器的雨量計；
-
板載8MB內存。
-

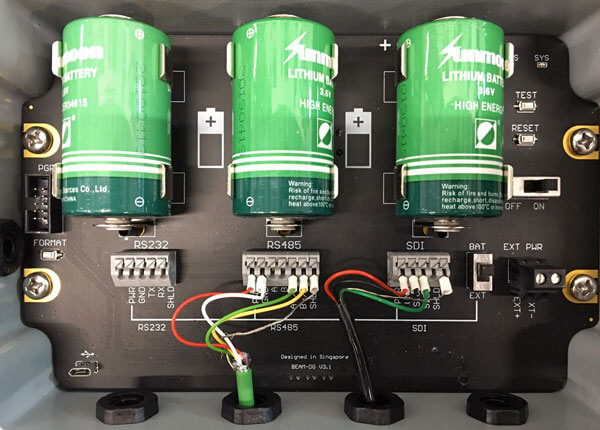

RS485端口支持Geokon、RST、Geogage、坡度指示器、Sisgeo固定式測斜儀；
-
SDI12端口支持Encardio固定式測斜儀。
-
網關具有一個用于設置所有節點的板載軟件；
-
Wi-Fi可連接筆記本電腦/android手機；
-
通過DDNS/Ackcio 云端訪問網關；
-
3G/4G/LTE調制解調器在歐洲、亞洲、北美、澳大利亞進行了測試；
-
13GB 存儲。
-
中繼節點應用于可能需要在非常大的，或儀器布設稀疏的區域中。
軟件運行在Ackcio網關和Ackcio云上，能夠進行配置布設以及管理系統所收集到的傳感器數據。
Ackcio 軟件提供了所有相關人員從項目中收集每個數據點的實時訪問接口，從而實現快速的集體決策、縮短時間延誤、提高生產率及安全性。
所有的節點都能夠通過系統提供的方便使用的免費智能手機應用程序，在布設點進行設置。
