超聲法檢測混凝土新規即將落實

2025年全新的技術突破正引領行業前行！

由陜西省建筑科學研究院有限公司起草，中國工程建設標準化協會發布的《超聲法檢測混凝土缺陷技術規程》T/CECS 21-2024將于2025年5月1日正式實施，新規程的發布反映了當前超聲檢測技術的最新成果和最佳實踐，不僅是對原有規程的更新和完善，更是對整個超聲法檢測混凝土缺陷技術領域的推動和發展。

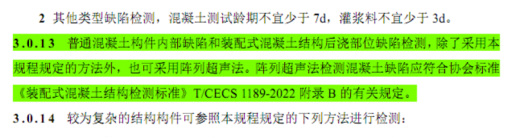

《超聲法檢測混凝土缺陷技術規程》T/CECS 21-2024

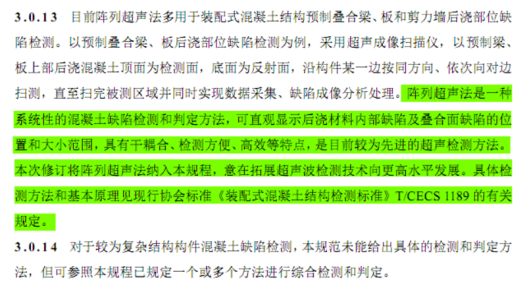

本次新規程引入了“陣列超聲成像法”，用于檢測普通混凝土構件內部缺陷和裝配式混凝土結構后澆部位缺陷，并明確指出該方法應符合《裝配式混凝土結構檢測標準》T/CECS 1189-2022附錄B中的有關規定。

這一更新將幫助用戶在使用陣列超聲成像法的檢測混凝土結構缺陷時有標準可參考，有規范可支撐，提高了不同地區、不同單位之間的檢測結果的可比性和一致性。

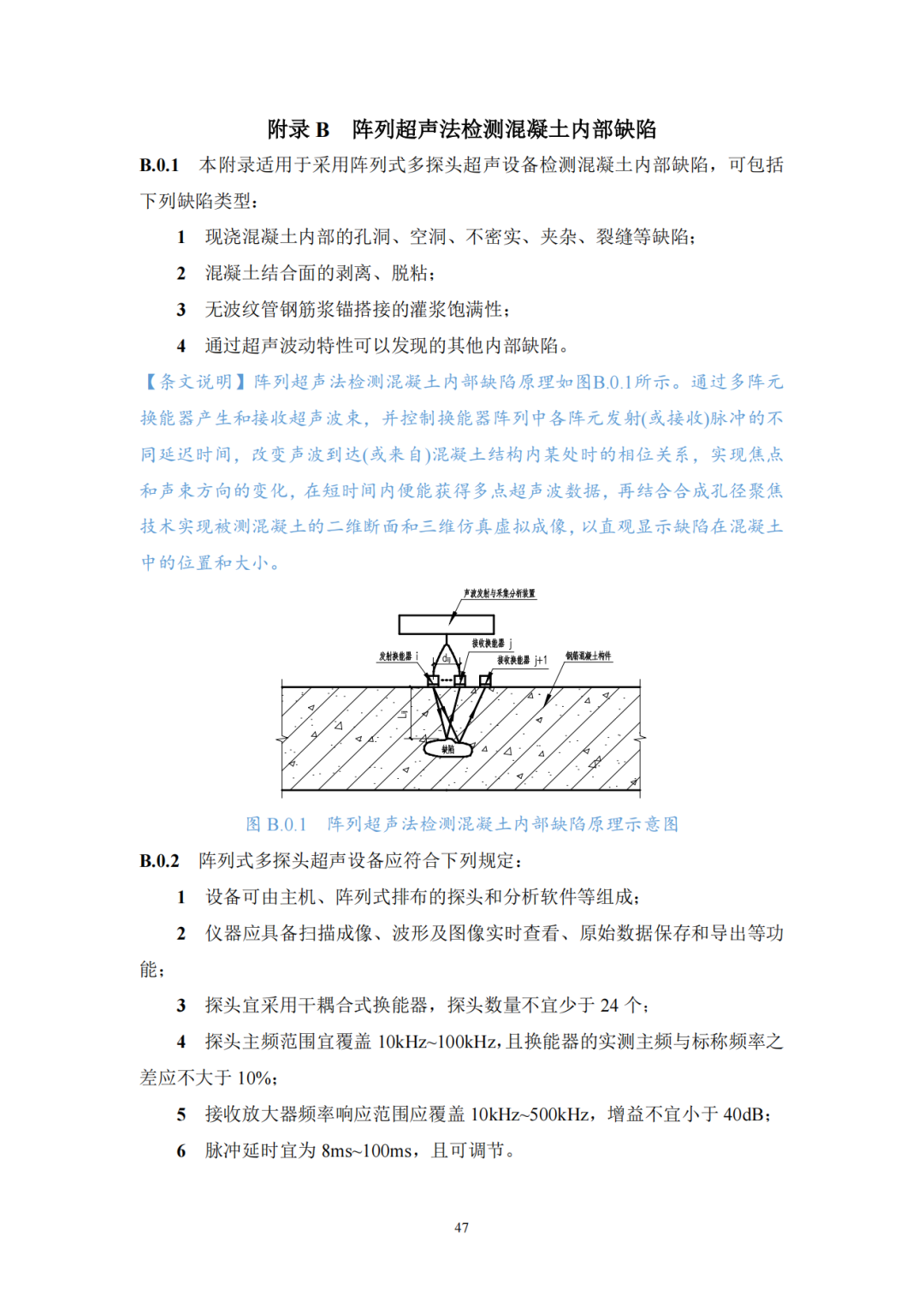

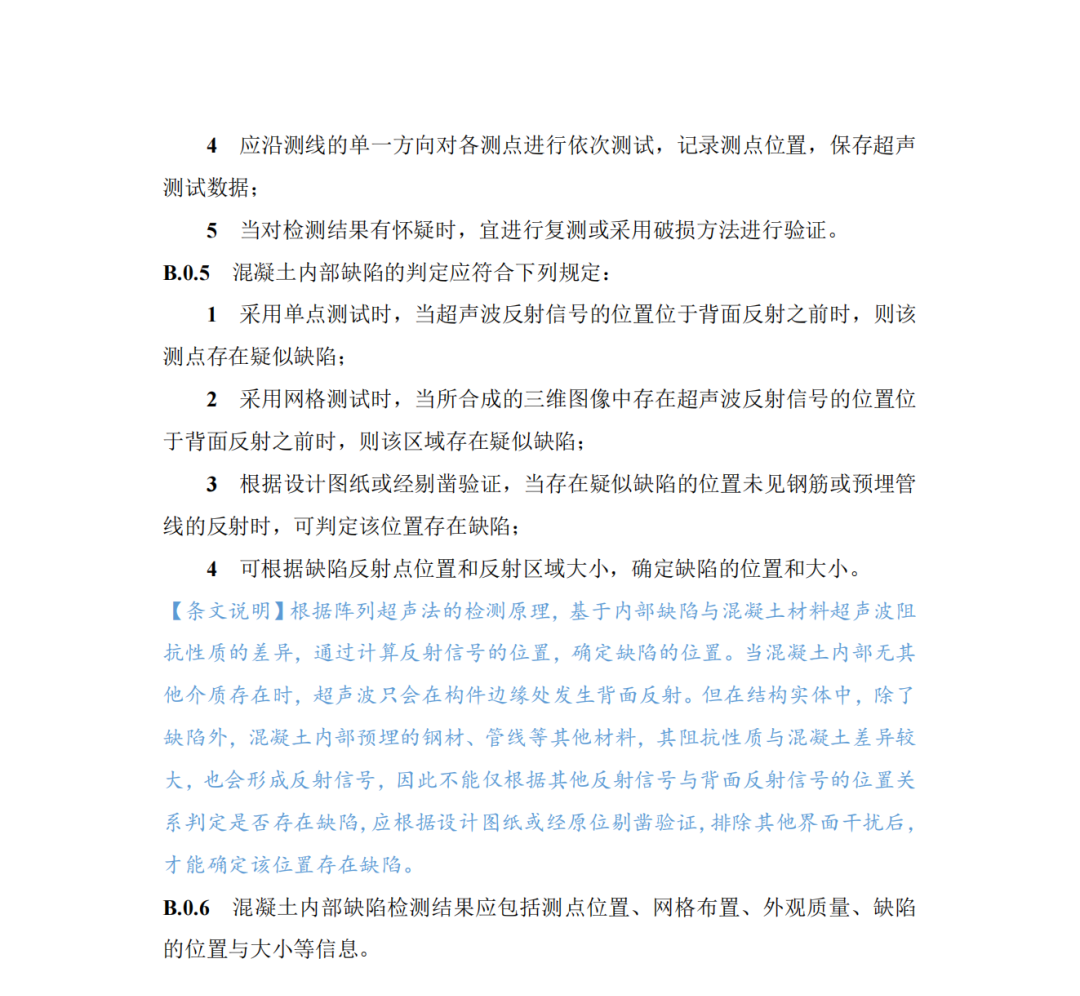

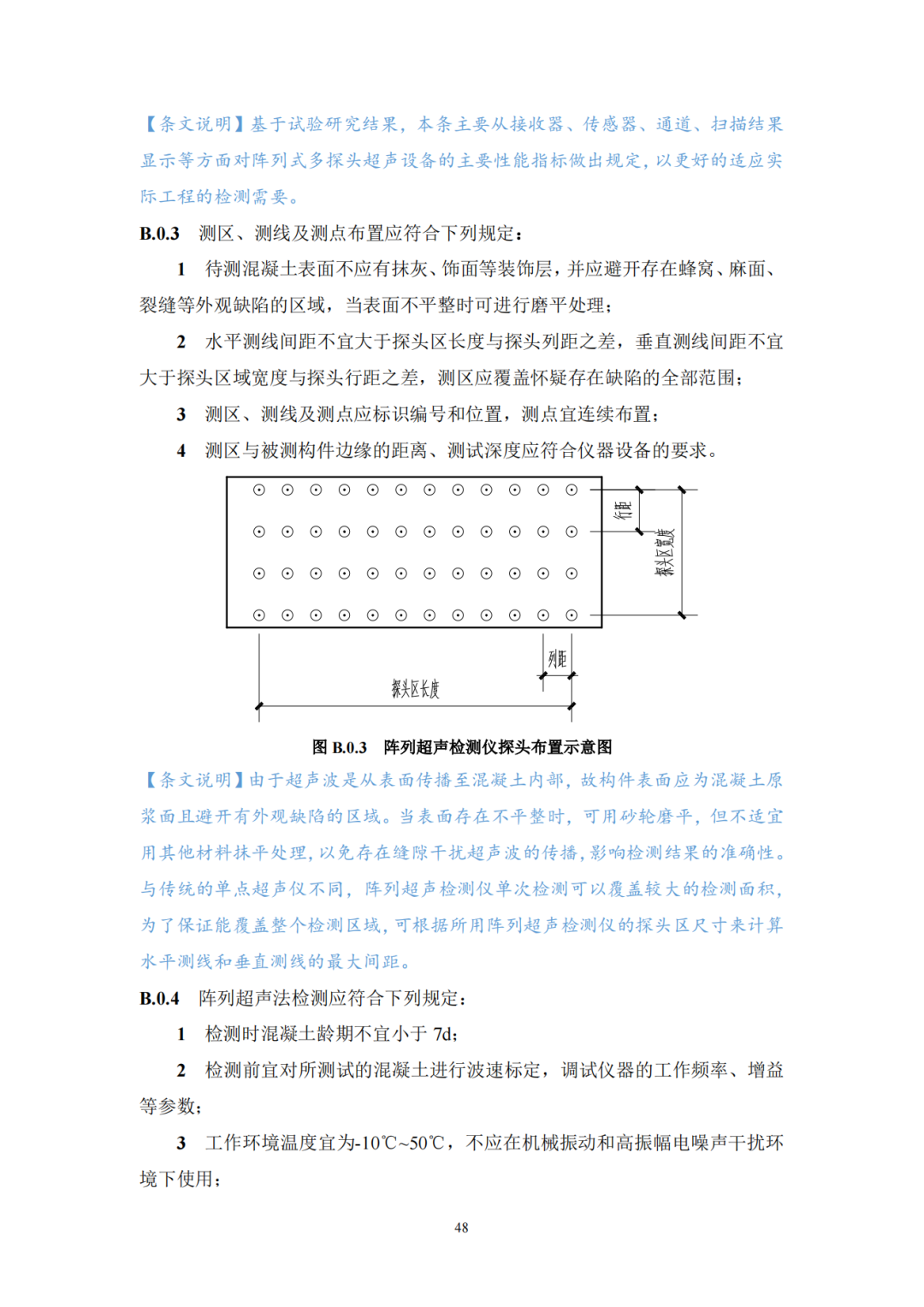

《裝配式混凝土結構檢測標準》T/CECS 1189-2022

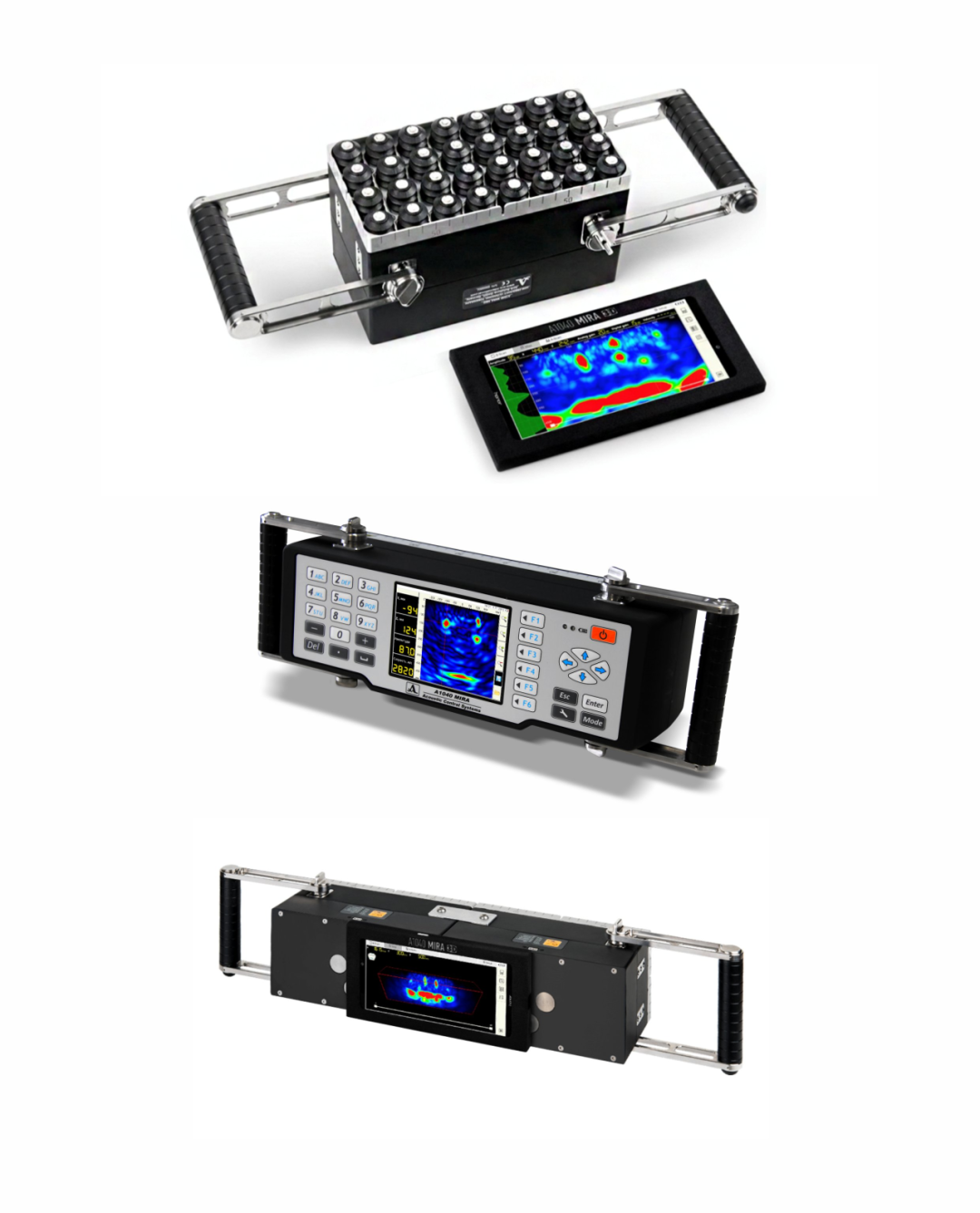

A1040 MIRA系列

A1040 MIRA系列混凝土超聲波三維成像儀

A1040 MIRA系列混凝土超聲波三維成像儀，作為一款可三維顯示混凝土體內部缺陷的頂尖設備，深度契合新規程標準，以其卓越的性能和先進的技術，成為了引領混凝土檢測新時代的先鋒。

A1040 MIRA由一組陣列式超聲波探頭和一個平板電腦組成，采用超聲橫波反射成像法及SAFT合成孔徑聚焦技術，對被測物體進行聲學三維成像，并逐層顯示結構內部的層斷面。

可廣泛應用于建筑、公路、鐵路、橋梁隧道、水利水電等結構工程的檢測。




空耦干點接觸



無需使用耦合劑，傳感器采用耐磨陶瓷頭，干點接觸被測物，保證使用壽命




結構單面檢測



通過陣列式傳感器組，獲得高發射能量、高信噪比，單面接觸即可獲取檢測數據




超聲橫波技術



采用超聲橫波技術，大大提高信噪比、檢測分辨率以及含水縫隙、空洞等的檢出率




表面自適應



每個傳感器都加載了獨立彈簧，可以在粗糙度曲率8mm的表面上工作，在粗糙和不平整的表面也能形成穩定的超聲接觸，加快了檢測速度




聲學三維成像



沿著事先繪制的等距網格逐步掃描檢測，采集得到實時二維B-Scan圖像。

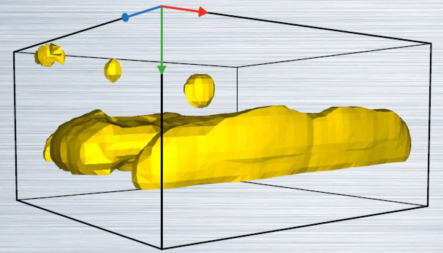

通過標配軟件可將數據進行3D成像，得到被測結構的三維全景圖，更加直觀，可從多個角度和層斷面來準確判別缺陷




全新升級版 A1040 MIRA 3D PRO



A1040 MIRA系列混凝土超聲波三維成像儀

2025年3月，A1040 MIRA 3D PRO升級8×8/4×16組合模式，雙模式切換，高效應對不同檢測場景，性能大大提升，成為了混凝土檢測領域的佼佼者！

1



8×8矩陣組合模式，適用于大型結構檢測，最大范圍可達6米

2



掃描間距的增大，適用于預應力管道的掃描和評估

3



提高了對近表面鋼筋和孔隙的檢測能力

4



通過3D-FMC/TFM體積重建，提高了對混凝土、天然石材和耐火材料中的蜂窩和裂縫等孔隙的檢測能力

5



單個B掃描測量，即可實現3D可視畫像


6

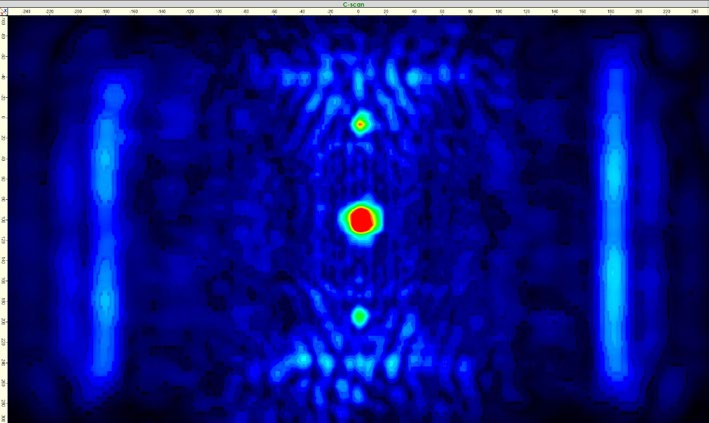

橫向分辨率提高，改善C掃俯視圖精度




重點通知



此次升級為設備性能提升，全新標配將提供4×16/8×8組裝緊固套件，價格保持不變。

已有A1040 Mira 3D Pro設備的用戶，只需支付8×8模式緊固套件的費用，即可進行軟件免費升級并解鎖全新模式功能。

想了解更多信息，索取相關規范或咨詢?cè)O(shè)備升級？請掃碼聯系我司技術工程師！
