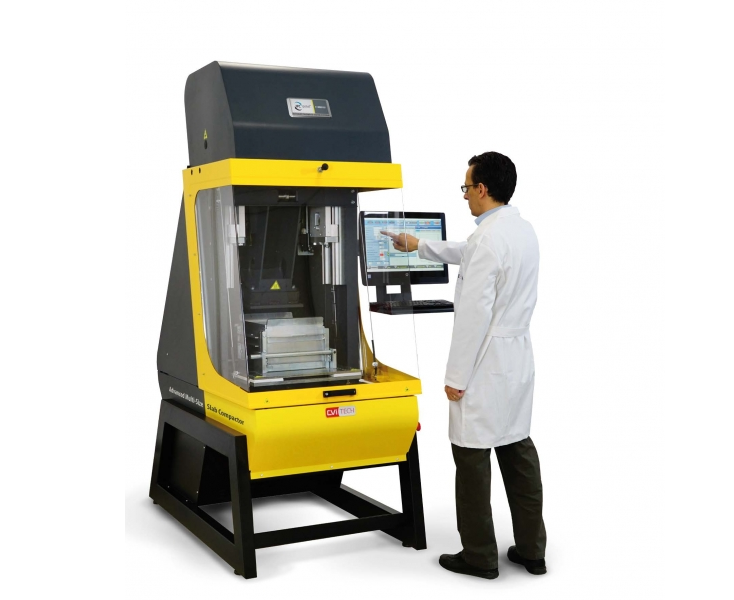

電動多尺寸板型壓實儀
標準：EN 12697-33方法5.2 | ASTM D8079 | JTG E20 T0703
板型壓實儀可以在實驗室內模擬現場
壓實機的荷載作用將瀝青混合料按照目標密度壓實成板塊狀試件。
成型的試件可以用于如下試驗：
車轍試驗，車轍板最薄可達38mm
從車轍板試件中鉆取圓柱體芯樣，用于間接拉伸，動靜態蠕變?cè)囼?yàn)
切割成棱柱體梁型試件，用于彎曲疲勞試驗
有兩種型號可供選擇
Advanced model 高級型：77-PV41C05、77-PV41C06
滿足EN 12697-33標準7.3節壓實程序的要求（使用高度控制模式進行預壓實，荷載控制模式進行正式壓實），包括規范中要求的其他重要特性。
高級型號主要優勢
-
完全電動操作
-
用戶可以自定義荷載控制和位移控制程序，或兩種壓實控制模式的任意組合。
-
符合EN 12697-33, 5.2方法和ASTM D8079標準的要求
-
隨機配備21英寸觸屏控制計算機，預裝試驗軟件
-
包括新版EN 12697-33標準7.3節要求的壓實程序，初始階段使用位移控制模式進行預壓實來獲取平整的表面，再進行荷載控制壓實程序，用來重新現場真實路面壓實的工況。
-
碾壓剛落和試模底座均可以配備加熱系統（選項）
-
試模尺寸:500 x 400, 500 x 300, 400 x 300, 300 x 300和320 x 260mm, 高度195mm
-
試模的長邊與壓實的方向是一致的，因此可以獲得滿足標準要求尺寸的試件
-
透明防護罩可以在垂直方向提升，以便輕松的在試模區域操作，并具有三向270°視角
-
最大壓實荷載30 kN
-
自定義運行速度，最高可達300mm/s，可以在試模反轉點暫停進行調整
-
是壓實4點小梁彎曲試件和車轍板（最薄38mm）的理想工具
-
振動滾輪選擇，振動頻率范圍：10 ~ 50Hz，可調
-
PRO-COMPACT*閉環控制技術
-
自定義壓實程序可以存儲并從數據庫中調用
Standard model 標準型：77-PV41A02、77-PV41A04
標準型號功能：
-
完全電動操作
-
符合EN 12697-33, 5.2方法和ASTM D8079標準的要求
-
8寸的觸摸屏控制器
-
使用位移控制模式將試件全自動壓實到目標密度/高度，或是壓實到荷載極限（用戶自定義）。
-
試模尺寸:500 x 400, 500 x 300, 400 x 300, 300 x 300和320 x 260mm, 高度195mm
-
試模的長邊與壓實的方向是一致的，因此可以獲得滿足標準要求尺寸的試件
-
透明防護罩可以在垂直方向提升，以便輕松的在試模區域操作，并具有三向270°視角
-
最大壓實荷載30kN
-
自定義運行速度，最高可達300mm/s，可以在試模反轉點暫停進行調整>Ideal for producing
-
是壓實4點小梁彎曲試件和車轍板（最薄38mm）的理想工具
-
碾壓剛落和試模底座均可以配備加熱系統（選項）
-
振動滾輪選擇，振動頻率范圍：10 ~ 50Hz，可調
-
PRO-COMPACT*閉環控制技術
* 高級型和標準型：PRO-COMPACT閉環
這里所謂的“閉環”，是指通過電動控制技術將正交荷載，鋼輪擺動和試模的前后正弦往復運動整合在一起，其結果就是壓實的試件表面平整，形狀規則，密度均勻。
技術規格
|
型號
|
高級型
77-PV41C05 / 77-PV41C06
|
標準型
77-PV41A02 / 77-PV41A04
|
|
儀器控制
|
-扇形鋼輪的垂直荷載或位移控制通過步進電機控制，通過線性傳感器測量來實時掌握試件的厚度到高的精度。
-通過兩個高精度的應變計型荷載傳感器來實時測量壓實荷載，并通過閉環回路來進行荷載壓實模式的控制。系統允許檢查由于混合料在試模內不恰當?shù)姆植?，或其他未知的故障?dǎo)致可能出現的壓實錯誤，并通過報警功能提示試驗人員。
-儀器配備傳感器確保試模就位，并用于水平運動的全自動設置。
|
-扇形鋼輪的垂直運動通過無刷直流電機進行控制，并通過編碼器進行測量，從而實時掌握試件的厚度。
-儀器配備傳感器確保試模就位，并用于水平運動的全自動設置。
|
|
固件/軟件
|
軟件-
-21英寸彩色觸屏計算機
-基于Windows系統的可完全自定義編程壓實的軟件程序
-可以實現位移控制，荷載控制，并將兩種控制模式進行任意的組合
-可以選擇，自定義和存儲試驗參數
-自定義壓實程序可以存儲并從數據庫中調用
-壓實過程中的荷載-壓實次數，位移-壓實次數或荷載-位移曲線均可以實時通過曲線圖的形式顯示
|
固件
-可以按照位移控制模式，以荷載，密度或板厚作為壓實終止條件設置壓實程序
-可以選擇，自定義和存儲試驗參數
-自定義壓實程序可以存儲并從數據庫中調用
-壓實過程中的荷載-壓實次數，位移-壓實次數或荷載-位移曲線均可以實時通過曲線圖的形式顯示
-可以預設鋼輪和試件之間接觸荷載的閾值作為壓實的啟動條件
|
|
最大垂直荷載
|
30 kN
|
|
荷載測量
|
配備兩個精密的荷載傳感器
|
-
|
|
壓實裝置
|
半徑535mm的扇形鋼輪
|
|
水平前后運動
|
四種行程可選：300-320-400-500mm
通過軟件進行調整
|
四種行程可選：300-320-400-500mm
通過控制面板進行調整
|
|
運動速度
|
最高可達300mm/s，在試模反轉點可暫定調整
|
|
試模尺寸
|
320 x 260 x 195mm
300 x 300 x 195mm
400 x 300 x 195mm
500 x 300 x 195mm
500 x 400 x 195mm
|
|
滾輪振動
|
選項功能，頻率范圍：10-50Hz，可調
|
|
鋼輪加熱
|
選項功能
|
|
試模底座加熱
|
選項功能
|
不支持
|
|
電源要求
|
380 V, 50 Hz, 3相電或
220 V, 60 Hz, 3相電
|
230 V, 50–60 Hz, 單相電
或110 V, 60 Hz, 單相電
|
|
功率
|
3000 W
|
3000 W
|
外形尺寸
(長x寬x高)
|
1300 x 800 x 2040mm
|
1300 x 800 x 2040mm
|
|
重量
|
650 kg
|
650 kg
|
