1、引言
SM-5A
振弦式表面應變計（應變儀）設計用于長期測量橋梁，樁，拱，托梁等鋼結構上的表面應變變化以及預制隧道的襯砌。它也可以用來測量混凝土表面變形的變化。

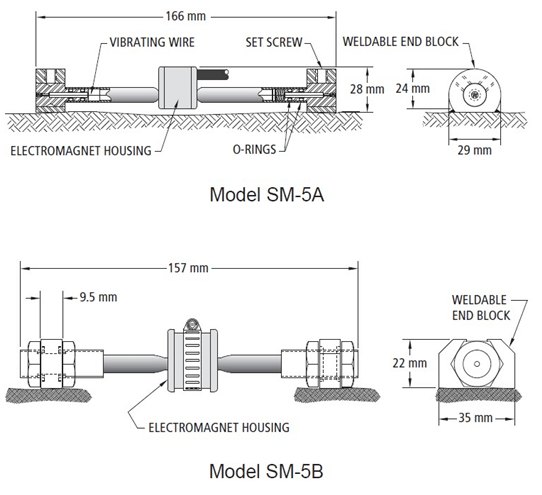

SM-5A壓力計由兩個端頭組成，這些端頭通過一根管子連接，該管子支撐著，經過熱處理的鋼絲繩。繩索由安裝在管子兩端的兩個O形圈密封。安裝在可移動防水盒內部的線圈/磁鐵組件安裝在裝有繩索的管子的中央。電磁鐵組件內部裝有一個熱敏電阻。在操作中，繩索在量規的端頭之間拉伸，該端頭夾在兩個固定在儀表結構上的錨固墊上。錨定墊之間的長度變化將改變琴弦中的張力，從而改變共振頻率。閱讀器站（MB-6T，MB-6TL，PALMETO VW型）在電磁鐵組件中以各種頻率生成電壓脈沖，從而迫使琴弦振動。這些振動在線圈中感應出交流電壓。然后讀取站選擇與生成的電壓峰值相對應的頻率，即弦的諧振頻率。然后工作站顯示振動周期或微應變線性化值。下圖顯示了安裝在雙頭螺栓上的SM-5A壓力表并提供了主要尺寸。
2、振弦式應變計安裝步驟
SM-5A壓力表出廠時已密封，繩索已預緊并與磁鐵固定在一起。
SM-5A
應變儀的線圈/磁體組件還包含一個熱敏電阻，可以使用MB-6T讀取器站讀取該熱敏電阻。在安裝之前先讀取儀表和熱敏電阻的讀數可能會有所幫助。
MB-6T或MB-6TL型號閱讀站的使用說明書中提供了獲取讀數的完整說明。在任何情況下，均不得使用超過上圖所示值的壓力表或?qū)ζ溥M(jìn)行檢查。
帶有預張緊弦的量規的初始“ NORMAL”讀數N應該在1200到1300微秒之間，這對應于測量范圍的中點。在安裝時，可以改變振弦的張力，以在大小和方向上適應懷疑的應變變化。
如果電阻值不正確，請檢查連接或檢查電纜是否損壞。如有必要，請咨詢ROCTEST TELEMAC進行任何維修或更換程序。
2.1 固定錨塊
SM-5A表面應變儀量規連接到錨定塊，錨定塊可以通過多種方式連接到研究的結構。對于鋼結構，建議焊接。
2.1.1 焊接錨塊
焊接錨固塊是安裝量規的標準技術。在安裝壓力表時必須戴上防護眼鏡，以保護眼睛免受焊接產生的金屬顆粒的傷害。要將錨固塊直接焊接到鋼結構上，必須使用夾具，以正確放置量規。
錨塊連接到隔離條的末端。然后使用鋁制夾具來獲得精確的間距和方向，然后再擰緊儀表兩端的定位螺釘。固定螺絲必須是
適度擰緊，以免間隔桿變形。
擰緊緊定螺釘后，將錨定塊牢牢固定在要安裝錨定塊的表面上。首先，輕輕焊接四個末端以避免過熱，然后按照下圖所示的順序焊接錨固塊的側脊。
組件冷卻后，松開定位螺釘并卸下墊片。在安裝壓力表之前，輕輕地敲擊塊。
2.1.2 螺釘固定塊
可以使用焊接到錨固塊中并固定在結構下方的螺栓將錨固塊固定到鋼結構上。提供特殊模板以確?？字g的間距。
2.1.3 水泥固定塊
在凝固之前將錨塊直接放置到混凝土中。為了穩定錨，將短鋼筋連接到砌塊。如果不能將錨固塊直接放入材料中（例如在巖石的情況下），則必須鉆一些淺孔。
用砂漿或樹脂填充孔，然后放置模板固定的錨塊。用于焊接的夾具也可用于確保錨固塊之間的適當間距。
2.1.4 粘合錨塊
在上述任何一種技術都不適用的情況下，可以將錨釘粘貼到結構上，因為錨釘施加在結構上的最大力不超過3.2千克。
錨固塊可以粘貼到任何類型的表面（金屬，混凝土，巖石等）上
應根據粘合劑隨附的說明準備要粘合的表面。
通常，表面應粗糙，清潔且無油脂。錨塊應使用丙酮（或等效溶劑）除脂，然后打磨以從底面去除飾面。配重或扎帶可用于將錨固塊固定到位，直到膠水凝固。
2.2 振弦式表面應變計安裝儀表
錨定塊安裝到位后，將量規從一端插入其中。量規的一端有一個“ V”形槽口，必須僅用一個固定螺釘將其插入錨固塊。該固定螺釘具有圓錐形尖端，必須將其放置在插槽中。電磁組件由兩部分組成，這兩部分圍繞儀表的扁平部分裝配在一起。最薄的部分放置在量規下方，這是量規在結構上的放置面。在將零件插入第二個錨塊之前，必須將其放置在量規下。
（1）用固定螺釘將量規的未切割側滑過錨固塊上的孔。中途停止并放置電磁體組件的薄部分。繼續滑動量油尺，直到刻痕的一側在固定螺絲下方。用力擰緊壓力螺絲。
（2）將線圈/磁鐵組件的第二部分滑到壓力表上，并用卡圈固定。然后將電纜連接到讀取站。
（3）根據下圖放置夾具和調節工具。 SM-5A已經調整到測量范圍的中點。張緊量規會降低“ NORMAL”讀數，而松開它會增加“ NORMAL”讀數。初始讀數將根據預期的變形（拉伸或壓縮）進行調整。如有疑問，請半調整量油尺。
（4）設置初始讀數后，擰緊量規尖端上的2個固定螺釘。
在擰緊期間，讀數可能會相差?50個單位。根據需要重新調整。
2.3 表面應變計儀表和電纜的保護
所提供的保護取決于安裝類型和環境條件。
ROCTEST TELEMAC可以為這些情況提供配件。
可以用螺栓，膠水，膠合或焊接到儀表表面的蓋子來保護儀表。如果用螺栓固定蓋，則不得將蓋擰得過緊，也不得放置在距量規160毫米的半徑內，以免引起不均勻的應力。
通常，將來自多個儀表的電纜布線到中央測量站，例如SENSLOG數據采集系統，并將它們連接到開關面板，以方便進行讀數。如有必要，電纜必須用一根鎧裝軟管保護，特別是在使用噴射混凝土?xí)r。
5、應變計特征
測量范圍（EM）：3000m/ m
解析度：
-震動繩：0.01秒（MB-6T（L））
0.1m/ m（MB-6T（L））
0.1 Hz（PALMETO WW）
-溫度：0.1°C
工作溫度范圍：-20°C至+ 80°C
量表因子：4.0624
電阻：
-類型：3k?（可選2k?）
-精度：±0.5％F.S.
電纜：
-IRC-41A：2對雙絞線22 AWG，屏蔽，?
分機6.2毫米，外部護套。 PVC（標準）
-IRC-41AP：IRC-41A的ID（外部護套除外）。在
聚乙烯（可選）
配件：
便攜式測量站（MB-6T（L），PALMETO
大眾）
自動采集單元（SENSLOG）
安裝工具
接線盒和開關盒
遠程過電壓保護盒
防護罩
接頭套件
