摘要

為了確定北部 Cape 地區十分有意義的農村水泵站的生命周期成本，很有必要進行此類系統的監測。由于在這種環境下無線遙測具有巨大優點，在北部 Cape 地區建立了無線電遙測鏈接用于引水站。此文介紹了為北部 Cape 地區設計的光電水泵站完整的遠程遙測系統。除了實地的安裝，也介紹了遠程無線遙測實驗系統的硬件和軟件的安裝。


為了便利飲用水的收集，過去開發了各種類型的水泵技術?，F(xiàn)在使用的系統中，光電（PV）及柴油機地下水抽水系統已在運行中。在大部分情況下，已經成功地在北部 Cape 地區為農村居民提供可飲用水。盡管抽水技術有其優點，但還是需要在北部 Cape 農村地區對光電系統的地域進行徹底長期的研究，以確保在選定區域內成功地進行長期的工作。由于手工數據采集和位置偏遠以及特殊技術開發，而出現的問題有：

為了確保更多可靠的飲用水水源，在此區域使用的主要水泵系統，進行長期精確的研究是很重要的。只有經過研究，基于長期量化的數據之后，才能做出明智的決定。這將最終確定一個更加成功的水泵設施開發。通過減少接近飲用水的問題，這一成果將為農村居民改善生活質量。此系統將在 Lepelfontein 開發。

項目目標

項目的目標是，研發端對端的遙測系統，確保北部 Cape 地區光電水泵站的遠程監測。

明確地，項目可以劃分為以下幾部分：

本地與遠程站點之間的無線鏈接的開發

各子系統的成功整合

最終用戶的圖形化用戶界面（GUI）的開發，與遠程數據采集器通訊的應用

在農田中成功的系統開發

無線通訊鏈接描述

在本地進行實驗室實驗，使用 Falcon 系列 GSM Modem 和 Aerocom AC4490UHF 數

據 Modem，以便與這些設備通訊。測試包括在 GSM Modem 上使用 AT 指令發送到執行的 SMS 及數據呼叫操作。


UHF 以相同的方式測試，使用 2 臺 PC 機建立無線串行的端對端連接，使用 dataTaker DT605 智能可編程數據采集器，測試實驗室完整系統的安裝，測試數據成功地下載，能夠成功地控制數據采集器運行。


實驗室成功的測試表明，系統已準備好應用于田地。項目中覆蓋的地理區域的人造衛星圖像，指出了遠程和本地站點之間的距離。塊狀圖及后面相關的圖，顯示了田地中最終的項目安裝，與衛星照片圖像 1 有關。

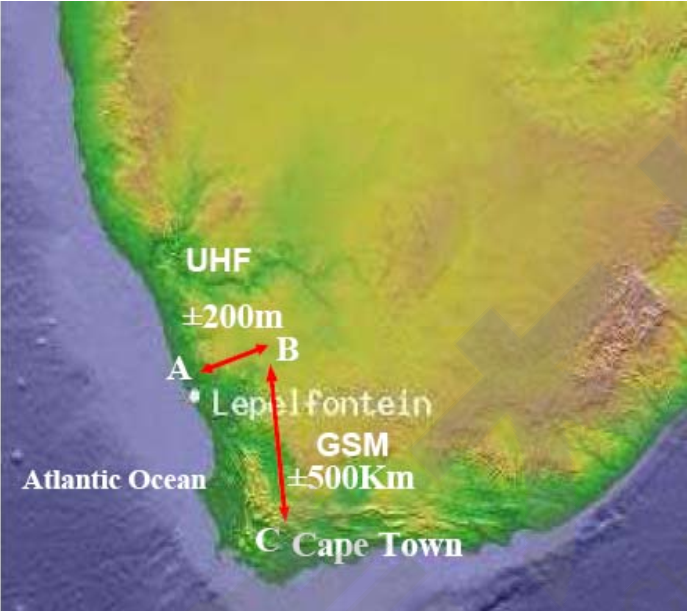

圖 1: 項目地理位置的衛星照片[3]

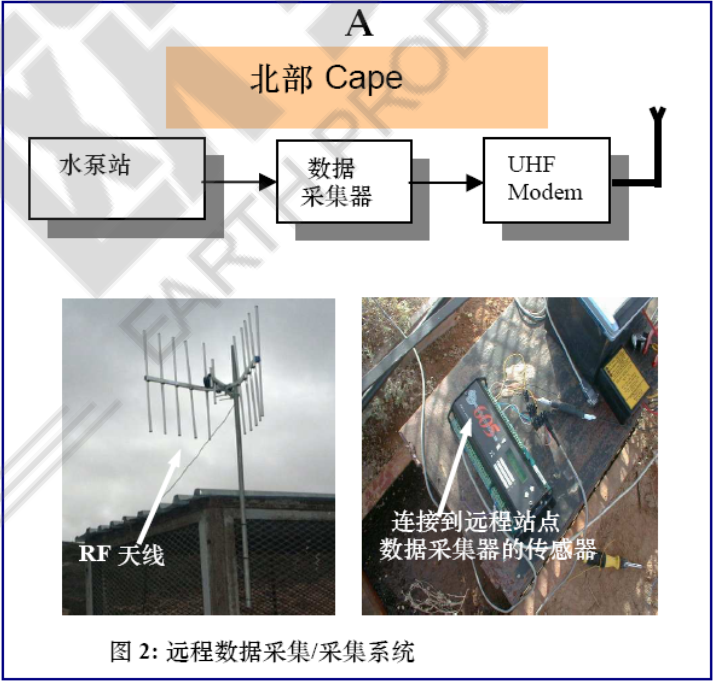

在第 A 部分，水泵的傳感器連接到數據采集器。通過串行 RS232 連接，采集器輪流連接到 UHF 數據 Modem。如下面的插圖 2（A），顯示了實地安裝的圖表。





首次訪問 Lepelfontein 區域，接近水泵站處未發現有 GSM 覆蓋。然而，距水泵站約

200 米遠處，發現有小型的 GSM 覆蓋。水泵站的坐標讀數為：S 3101′50.9′′, E01751′50.8′′，海拔 192 米。具有強度較好的信號處坐標讀數為：S 3101′49.2′′, E01751′44.0′′，海拔 234 米。所以，附近山崗附加的海拔，方便了所需的 GSM 覆蓋。

為了利用 GSM 網絡，首先從采集器到這一 GSM 覆蓋區域 200 米遠處傳播數據。


B 部分的 UHF 數據 Modem，接收 A 部分 UHF 數據 Modem 發送的數據。然后 B 部分

的 UHF 數據 Modem 連續地連接到 GSM Modem. 有了這一安裝，數據可以從國家的任何一處支持撥入 GSM 網絡的地點下載。

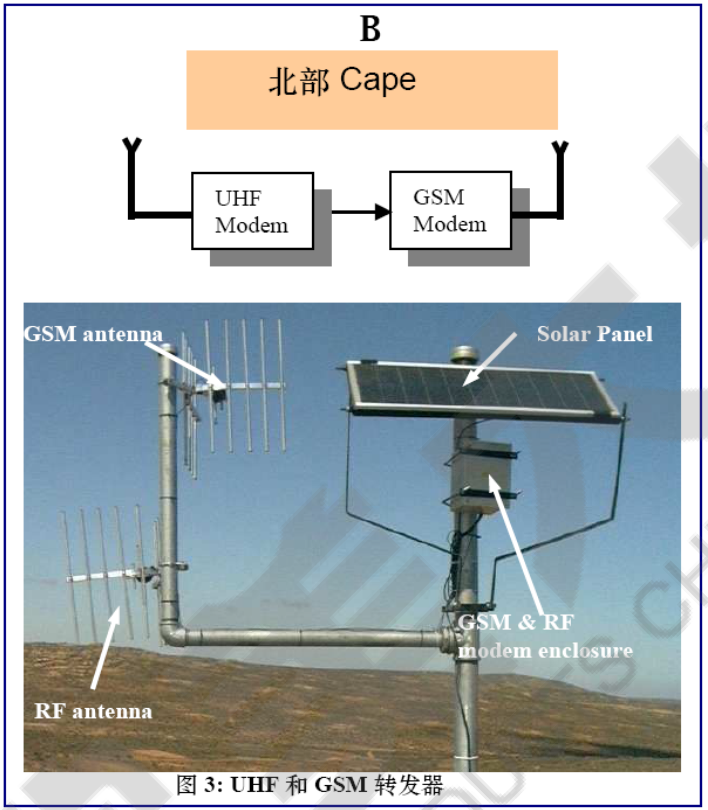

為了提高天線發射模式的方向性，八木天線在 GSM 和 UHF Modem 中都使用了。太陽能板用來為 12V 鉛酸電池充電，這些電池輪流為 2 個 Modem 供電，使用了充電控制器來控制電池的電壓。由下圖 3 表示，圖中也包括了實地的安裝。





部分描述了本地站點對系統的監控，如前面提及的，系統的這一部分可以通過在國家內任何一處支持撥入 GSM 網絡的地點安裝必要的設備來實現。

它包括連續地連接到 PC 機或手提電腦的 GSM Modem.在基礎的安裝之上，使用超級終端可以撥叫遠程站點（B 部分），并從 A 部分的數據采集器下載數據。

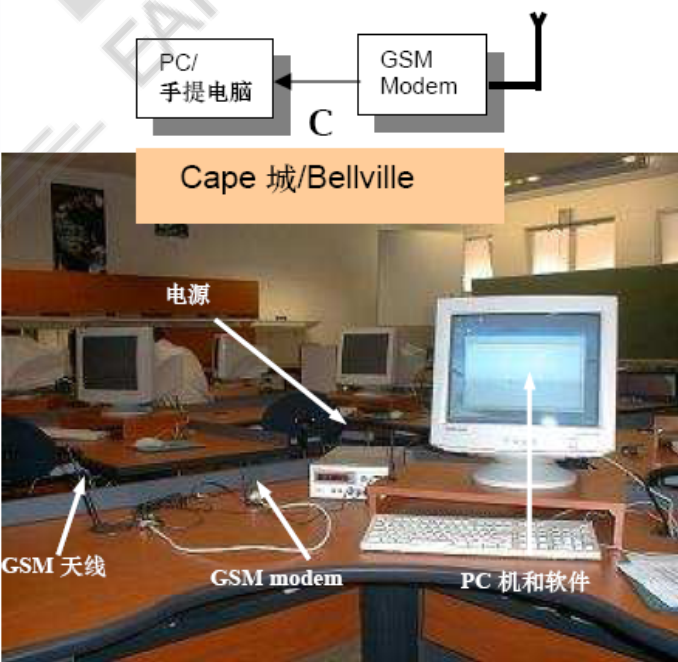

圖4：本地數據取回站


在 Bellville 實驗室的后方，使用 GSM Modem 撥入遠程站點的 modem, 數據可以成功地下載，系統也可以對遠程數據采集器編程。如果需要的話，數據也可以手工下載，數據也可以基于周期很快地自動下載，可由用戶指定的任何時間下載。

圖象化用戶界面

在 LabView 下開發的最終用戶程序，實現了用戶友好的圖形化用戶接口（GUI），用于簡單的下載過程和數據解釋操作。


數據采集器返回的數據以固定的或不固定的格式模式，撥叫到遠程的數據采集器時，僅以固定的模式模式返回。

固定模式模式由許多獨特的信息組成，對于從 DataTaker[4]接收的每種類型的回復，有個別獨特的信息結構。

固定的格式模式的信息有如下共同的結構：前導字符：主體部分：終結符

這是一個從遠程站點實際下載的數據字符串例子：D, 0,528220800,1: A, 0, 0.405,

4.5854, 5.3192, 22.747, 4.1417,1.2134,0.1667,27.947,6.197, 393.58:

前導字符中包括時間戳。在上面的例子中是 9 位整數(528220800)。時間戳可以多達 10 個 ASCII 數字，返回從 DataTaker 基點時間 1989 年 1 月 1 日起消逝的時間秒數。

為了解碼，時間戳排列成 MatLab 程序編寫，當采集數據時，使用羅馬歷法計算精確的時間。

協議整合到 LabView, 由于數據連續地讀取到用戶界面，因此可以解碼時間戳。

圖 6 顯示了完整的 GUI。所有的子程序結合，形成了完整的 GUI.

在連續的設置下，串口可以做如下修改：

Com 口[COM1 到 COM4]

波特率[1200 到 19200]

數據位[5 到 8]

停止位[1 到 2]

奇偶校驗[none, odd, even, mark, space]

流控制[XOn/XOff, RTS/CTS, none]

修改這些設置后，僅當停止或重新啟動軟件時，才應用。

DataTaker 數據字符串顯示了分裂成其相應類別的原始的數據字符串。此處提供的兩個附加的通道用于需要增加更多通道的情況下。


在數據輸出表中，數據將要讀入時被存儲。這確保用戶真實地觀察分析數據，用戶除了可以指定列數據的寬度和精度外，也可以指定是否增加列或行的標題。

“寫入文件”選項使用戶能夠?qū)憯?shù)據到電子數據表文件，在大部分電子數據表應用中這些文件可以打開，也可以指定是否追加一個文件或?qū)懭胍粋€新的文件。


結果與今后工作

工作項目的各個部分測試表明了，整個系統遭受了在北部 Cape 地區惡劣環境下開發運行的挑戰。結果如圖 5 所示，指出了從遠程引水系統獲得的數據精度。目前對獲得的結果，通過 CPUT 機械工程學院單獨的研究做深入的處理，內容超出了本論文的范圍。

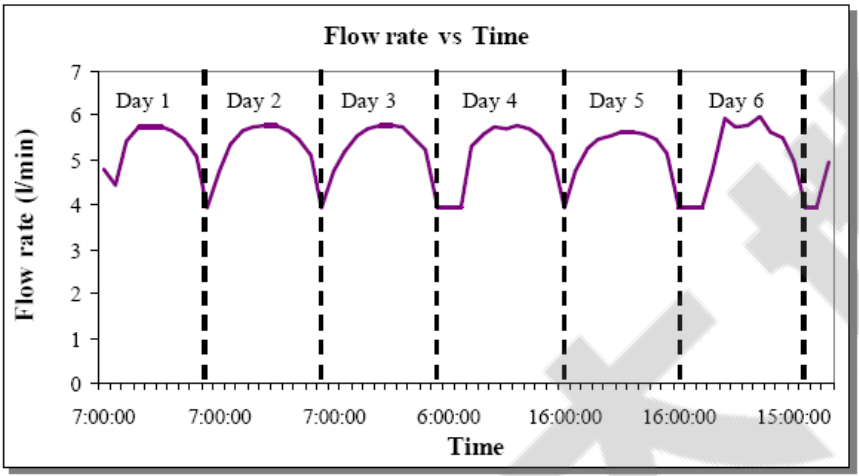

圖 5: 顯示流動速率與時間對比的測試結果

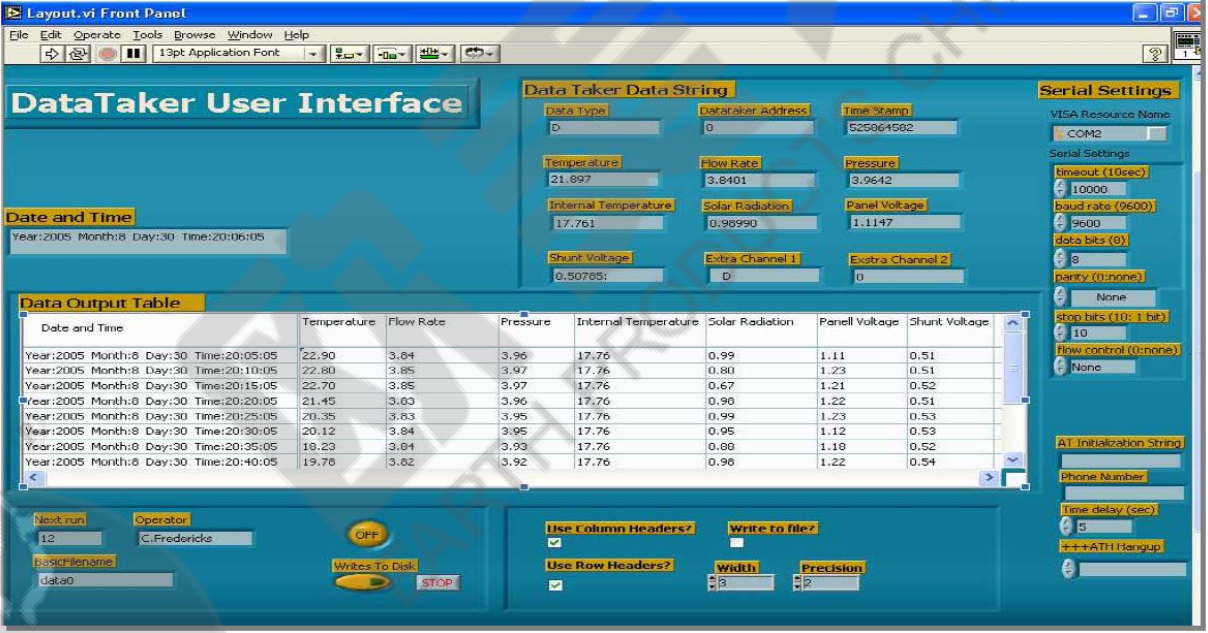

 圖 6：圖形化用戶接口


另外，全部的安裝與儀器安全是最初關心的?？墒牵柲芗巴ㄓ嵲O(shè)備的安裝方法遠離地面之上，此方法證明了有效地防止了被盜。附加的儀器，包括數據采集器，安裝在封閉的機箱單元內。今后的工作，除了可行性研究，調查可選擇數據的傳輸選項如衛星通訊外，還包括低成本采集器的開發。

結論

在 Lepelfontein 數據可以從遠程水泵站下載，方便利于機械工程研究員分析。與手動數據監測比較時，遠程監測系統提供一套可靠、便利性價比高的方法，用于下載遠程數據。維護成功低，只需要幾個合格的工作人員即可。
