為了能對中小跨徑橋梁進行快速試驗和評定，美國橋梁診斷公司（BDI）在對美國洲際公路的50多座橋梁的測試和評定基礎上，開發了一套相對簡單易行的現場測試系統。

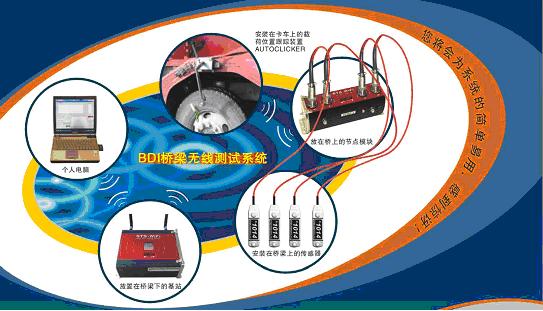

BDI無線測試系統構成圖

這套橋梁動態診斷系統是集成化測試系統，主要有無線測試硬件系統和有限元分析軟件系統組成，其軟硬件設計、加載方式和測試方法都有突出的特點。

該系統的設備硬件采用智能傳感器和STS微處理，自動讀出采集的數據而不需要鑒別通道號和靈敏系數，大大減少了現場測試的記錄信息量，而且準備工作少，靈敏度和測試精度高，數據的記錄，濾波以及放大均由STS微處理器完成，且數字模擬轉換和平衡部件都是為結構測試專門設計的。

該系統另一個亮點是無線測試，采用標準802.11 b/g寬帶無線通訊協議，進行數據傳輸與采集控制。由于采用無線方式，該系統省去了紛雜的電纜連接和尋找現場電源的問題，是一套適合現場工作的實用系統。

這套系統的采集軟件采用了交互式設計，易于操作。系統的設計非常成功。BDI橋梁分析軟件采用了綜合的結構評定方法，即以現場采集到的應變數據作為校準有限元分析模型的基礎，在得到的精確計算模型基礎上對結構當前的承載力進行較為準確且快速的評定。

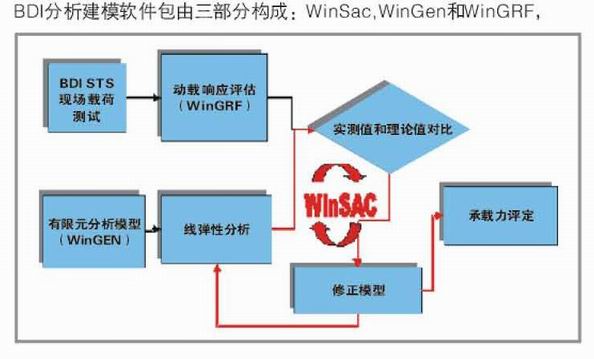

BDI分析軟件數據處理流程

現場測試需要一輛加載車在橋面指定車道上緩慢開行，通過裝在車輪上的無線發射裝置自動記錄荷載位置與測點應變之間的相互對應關系，該方法利用移動載重車輛測試截面應變測點的影響線，而不是模擬設計荷載做重荷試驗，因此，所用加載車輛一般比設計荷載相對較輕，一般不會導致結構產生永久性損傷和引起不能恢復的變形，而且不需要逐級加載，可以快速完成荷載試驗，有利于節省時間并減少關閉交通時間和加載車費用。

同時，該方法采用連續測量，是一種準靜態荷載試驗方法，要比傳統靜載方法僅就測點單個實測值和理論值進行比較，大大拓展了信息量，不僅提供了整個結構的行為信息，而且提高了實測數據的可靠性以及評估的科學性和準確性?，F(xiàn)場測試數據經與有限元分析模型的計算理論值進行數據對比，并借助于參數識別和模型校準，進一步修正理論分析模型及荷載檢定，最后在經校準后的分析模型上對結構的承載力進行評定。
