2009年12月1日和2日，丹麥Carl Bro公司技術工程師John Kern和歐美大地儀器設備中國有限公司技術工程師張?jiān)瑐洹⑹酆蠊こ處煻稳鸱逶诒本┦械缆饭こ藤|(zhì)量監督站對客戶進行了為期兩天的培訓。在經過包括系統調試、軟件培訓、現場實測、數據分析等一系列培訓之后，客戶表示對產品性能非常滿意。至此，同步采樣落錘彎沉儀成功通過驗收，即將投入使用。

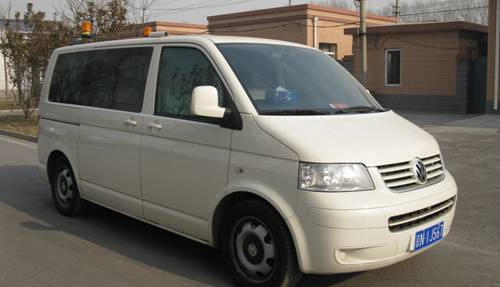

丹麥Carl Bro同步采樣PRIMAX 1500落錘彎沉儀整體照片

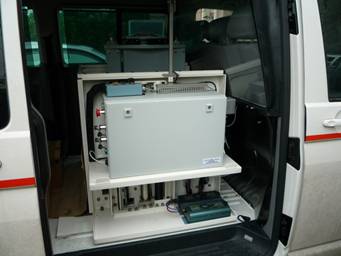

丹麥Carl Bro同步采樣PRIMAX 1500落錘彎沉儀車內照片
北京市道路工程質量監督站引進的這臺落錘彎沉儀為車載式，在引進過程中，經過國家相關權威部門的檢驗，成功通過了3C認證、環保認證和新車型認定。手續齊全，所有指標完全滿足國家相關標準。
國家相關權威部門的檢驗報告
新型號的落錘彎沉儀PRIMAX 1500 與舊型號PRI 2100相比，增加了以下優勢：
1. 同步采樣 這是此款落錘彎沉儀區別于舊型號的優點，即當落錘對地面施加沖擊荷載時，所有傳感器同步采集數據，保證了測試數據在時間上沒有延遲，反算彎沉盆曲線時，精度大大提高。
2. 遠程診斷 新型號采用了以太網通信協議，通過網線與電腦進行聯接，通用性大大增強。只要在有網絡的地方就可以隨時與廠家保持聯系，解決測試中的各種突發問題，免除客戶的后顧之憂。
3. GPS模塊 當系統搭配GPS時，軟件界面的警示系統可以幫助駕駛員始終行駛在正確的測試線路上，這點設計對于轉彎處的測試非常有用。初次以外，其測試結果可以保存成Google Earth格式并在Google Earth地圖上進行顯示，這對于將來建立路面管理系統，為維修養護提供決策依據非常重要。
4. 由軟件全自動控制沖擊荷載 新型的PRIMAX1500可以通過軟件全自動控制沖擊荷載，客戶只需要在軟件中設置沖擊荷載的目標值，系統就會自動調整落錘高度以達到設定的沖擊荷載，其落錘高度調節的單位為1mm，充分保證了沖擊荷載的精度。這種設計使得客戶免去了以往繁雜的調試過程，大大縮短了測試前的準備時間和勞動量。
5. 多達17個彎沉傳感器且位置可調 新型的PRIMAX1500可配備9~17個彎沉傳感器，3個溫度傳感器。是目前市場上可以配備最多傳感器的產品?？蛻艨梢愿鶕?jù)需要，增加傳感器數量，以適應將來規范的調整。而且每個傳感器的位置都是可以調節的，這樣可以使客戶反算得到彎沉盆曲線更加圓滑。

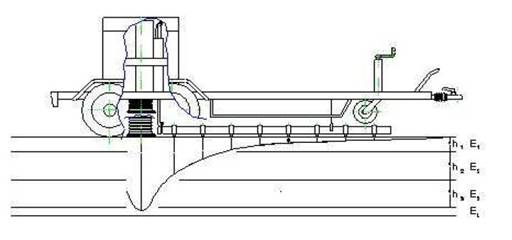

圖1 傳感器布置

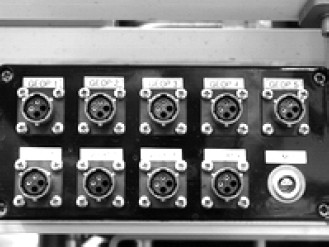

下圖2為傳感器的接口箱，在系統中預留了兩個這樣的接口箱，當客戶需要增加傳感器的數量時，只需要將購置的傳感器和接口箱上的接口相連，調節傳感器位置并在軟件中進行設置即可，不需要額外的工作。
圖2 傳感器接口箱

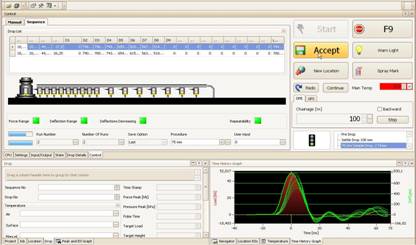

下圖3為軟件界面圖，從圖中可以看到軟件中17個傳感器的布置圖。
圖3 軟件界面
目前已有3家單位購買了新型號的落錘彎沉儀，他們分別是：北京市道路工程質量監督站（車載式）、交通部公路科學研究所（拖車式）和西南交通大學（拖車式）。這3家客戶購買的落錘彎沉儀都是配置了11個傳感器，高于《公路路基路面現場測試規程 JTG E60-2008》T 0953-2008落錘式彎沉儀測定彎沉試驗方法中不小于7個傳感器的要求。由此可見，更多的傳感器數量對于客戶來說是有用的，配備更多的傳感器會是將來的發展趨勢。
落錘彎沉儀作為一種價格昂貴的檢測設備，在將來的應用將不僅局限于施工驗收。在建立并完善路面管理系統PMS，為道路養護計劃提供決策依據的過程中，落錘彎沉儀作為設備之一，必將大有用武之地。
可以預見，世界上提供路面承載力檢測方案的佼佼者Carl Bro所倡導的同步采樣、網絡診斷、GPS等技術在將來會成為業界的共識。
如遇了解詳細的產品信息，請瀏覽歐美大地網頁，或咨詢歐美大地儀器設備中國有限公司各地辦事處，我們將為您提供及時的服務。
