建筑制品的單體燃燒SBI試驗標準發展對比
發布時間：2024-01-12 瀏覽次數：19979 來源：歐美大地
背景
隨著建筑制品的廣泛應用，對于建筑制品的防火關注度越來越高，相應的標準也隨之發展。EN 13823標準規定了建筑制品(不含鋪地材料)暴露在單一燃燒體熱攻擊下的對火反應試驗，與之相對應的國標為GB/T 20284。本文對EN 13823的測量參數和試驗裝置進行了介紹，并指出了EN 13823:2020+A1:2022與GB/T 20284-2006(對應EN 13823:2002)的區別。
標準介紹

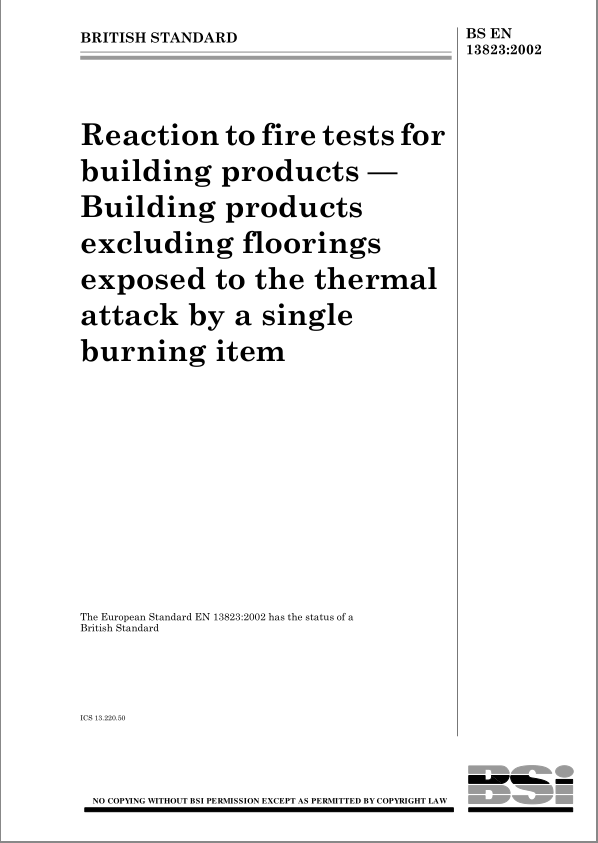

EN 13823 Reaction to fire tests for building products -- Building products excluding floorings exposed to the thermal attack by a single burning item
測量參數
熱釋放
-熱釋放速率HRR(t)
-總熱釋放量THR(t)
-燃燒增長速率指數FIGRA
煙氣生成
-產煙速率SPR(t)
-總產煙量TSP(t)
-煙氣生成速率指數SMOGRA
肉眼觀察
-水平(橫向)火焰蔓延
-燃燒滴落物/顆粒

試驗裝置

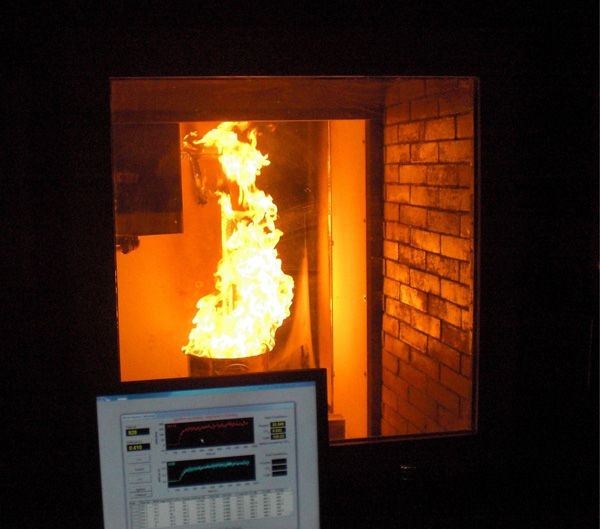

SBI測試設施由燃燒室、測試裝置(小推車、固定框架、集煙罩、排氣管道、燃燒器和氣體控制單元)、測量系統和采集軟件組成。
燃燒室：燃燒室尺寸為3m×3m×2.4m，其墻體應由磚石塊(如多孔混凝土)、石膏板、硅酸鈣板或根據 EN 13501-1 劃分為A1或A2級的其他類板材建成。

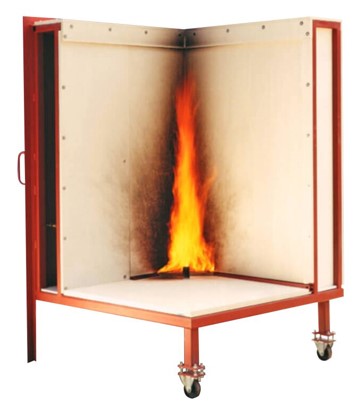

小推車：小推車上放置兩個垂直的板塊，在垂直角的底部放有沙盒燃燒器。
固定框架：小推車推入其中進行試驗并支撐集煙罩，框架上固定由輔助燃燒器。
集煙罩：位于機架頂部，用于收集燃燒氣體。

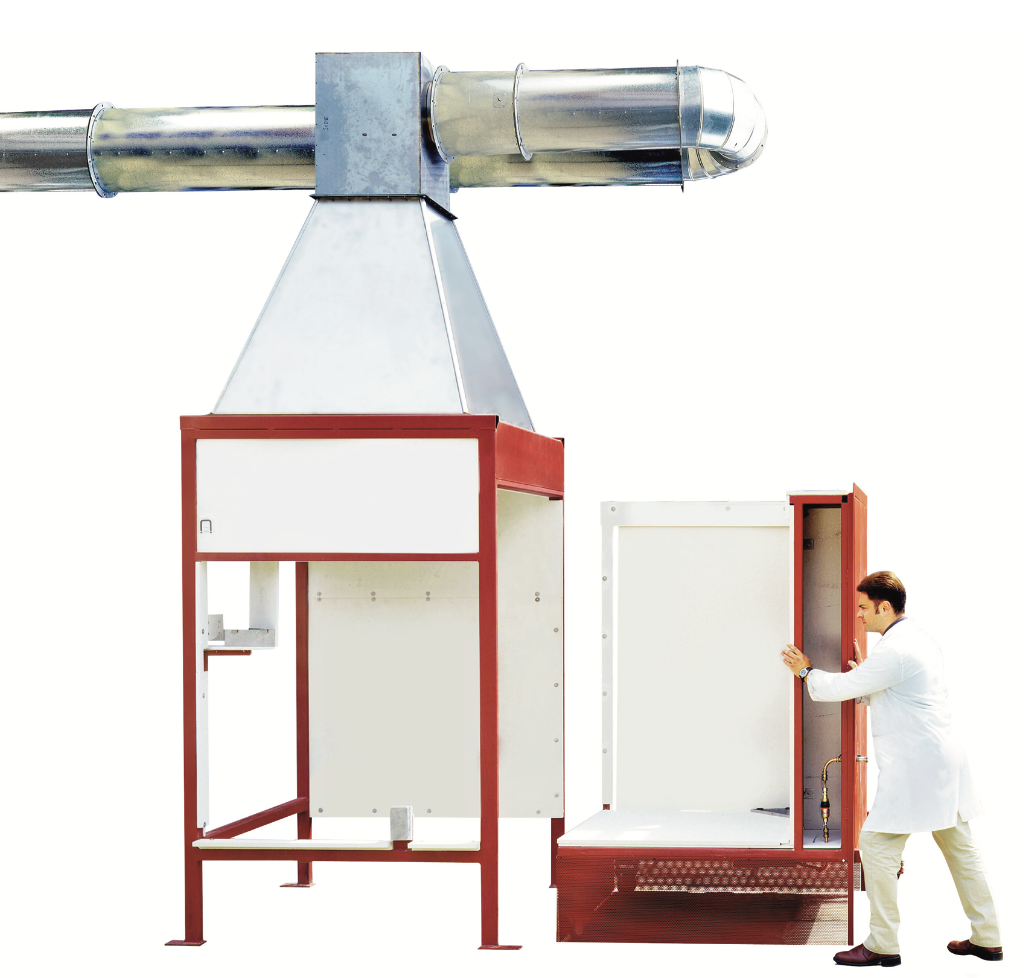

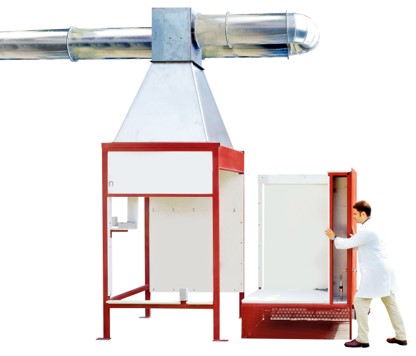

FTT SBI單體燃燒測試儀
排氣管道：內徑為315±5mm的圓形管，用50mm耐高溫礦棉隔熱。
燃燒器：需要兩個相同的沙盒燃燒器，一個放置于小推車底板上(主燃燒器)，一個固定在車架立柱上(輔助燃燒器)。

燃燒器保護格柵
燃料：商用丙烷氣體，純度≥95%。
質量流量控制器：量程至少為0~2.3g/s，在0.6~2.3 g/s內的讀數精度為1%。
燃燒器控制單元：用于用于向任一燃燒器供應丙烷，應防止同時向兩個燃燒器供應丙烷。

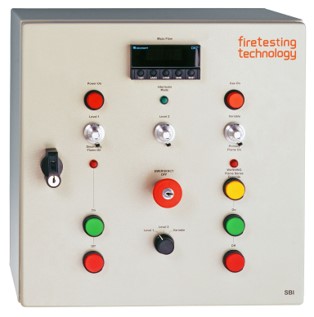

燃氣控制箱

測量系統
包括：
三個K型熱電偶，直徑為0.5mm
半球形探頭，量程至少為0~100Pa
壓力傳感器，精度為±2Pa，90%輸出的響應時間最多為1s
氣體取樣探頭，連接到氣體調節裝置和O2和CO2氣體分析儀
白光煙氣測量系統
氣體分析儀

測量管段

白光煙氣測量

FTT 氣體分析機柜

數據采集系統

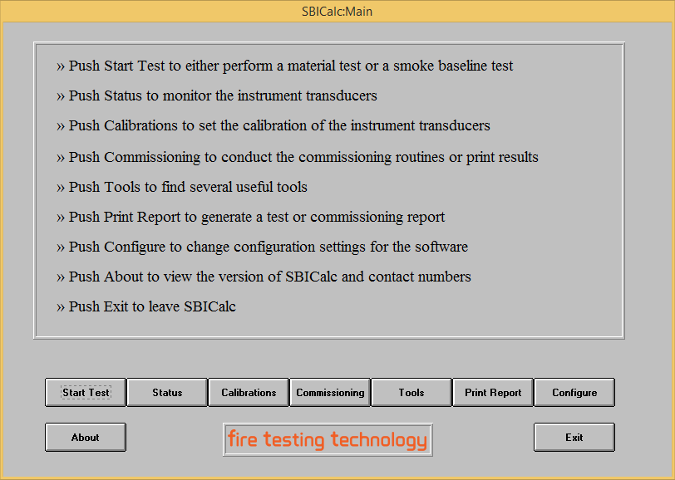

SBICalc軟件采集界面

標準對比

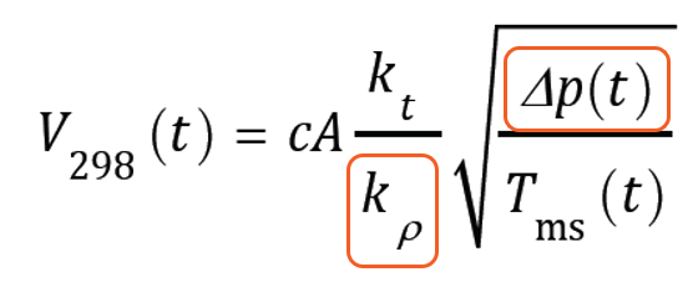

EN 13823更新較快，其最新版本為EN 13823:2020+A1:2022。與老版本EN 13823:2002相比，將雙向探頭改為了測試精度更高的半球形探頭（圖片如下），探頭的雷諾校正系數Kp值由1.08改為了1.24。

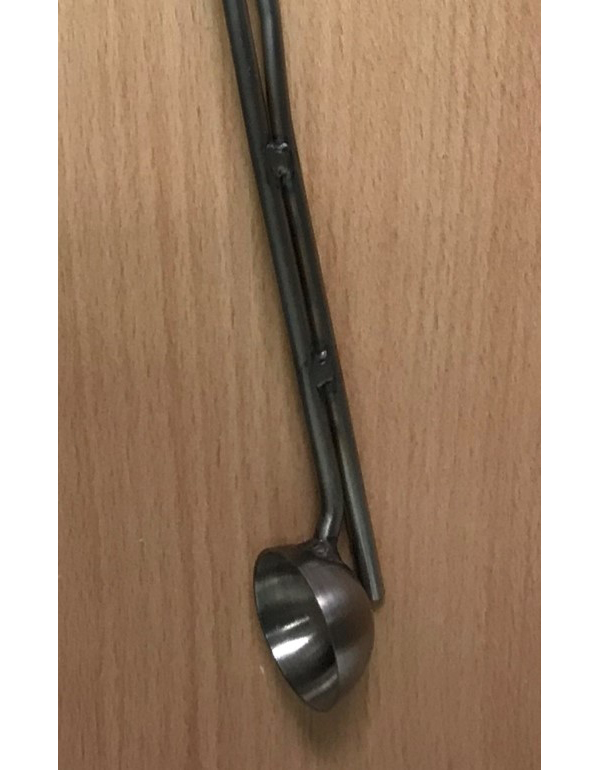

(新版本)半球形探頭

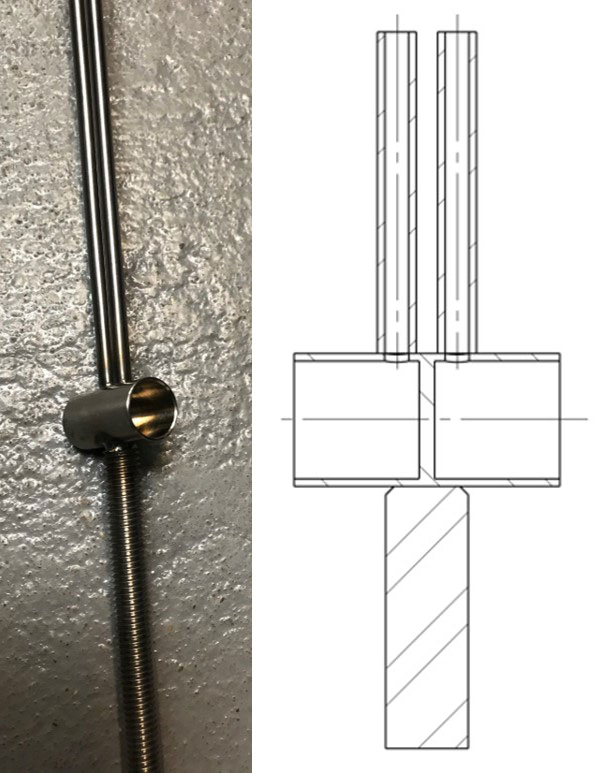

(老版本)雙向探頭

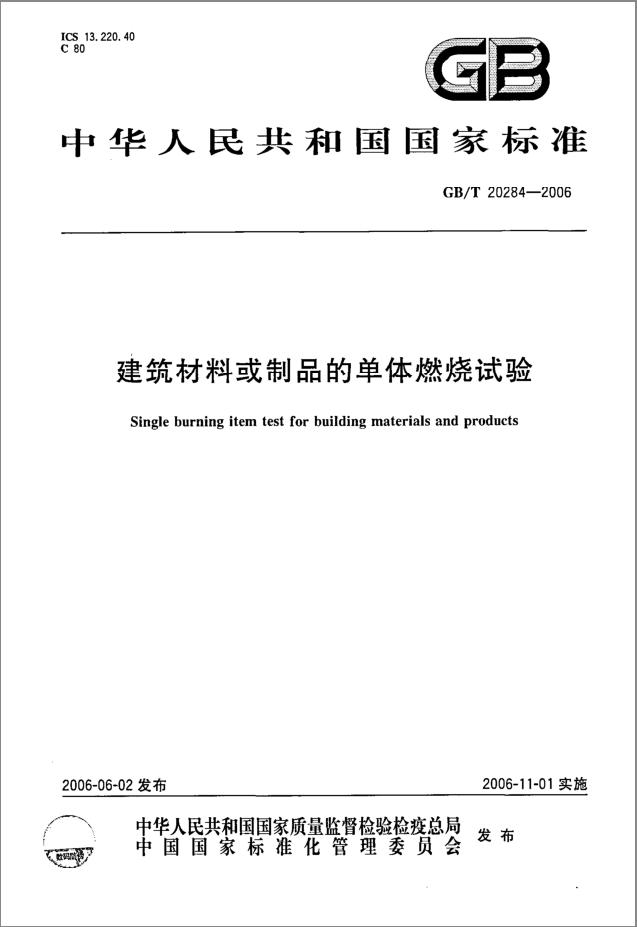

我國關于SBI最新執行的標準為GB/T 20284-2006《建筑材料或制品的單體燃燒試驗》，等同EN 13823: 2002的翻譯版本，因此與EN 13823:2020+A1:2022相比，同樣存在采樣探頭的差異。
作為阻燃測試設備領域的先行者，F(xiàn)TT的SBI單體燃燒試驗裝置兼顧了全球范圍內新老標準的需求，能同時滿足上述三個標準。

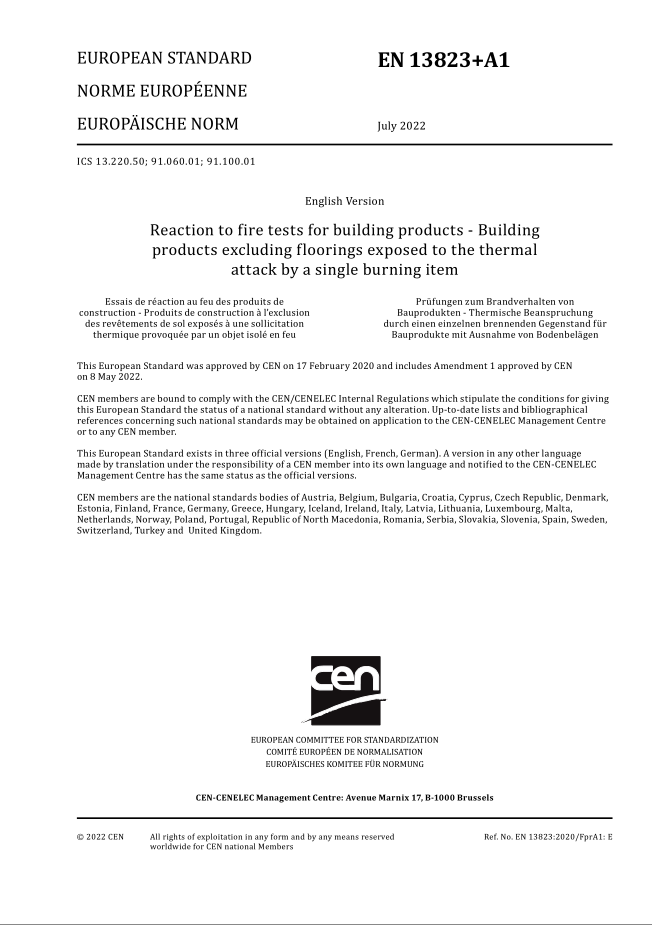

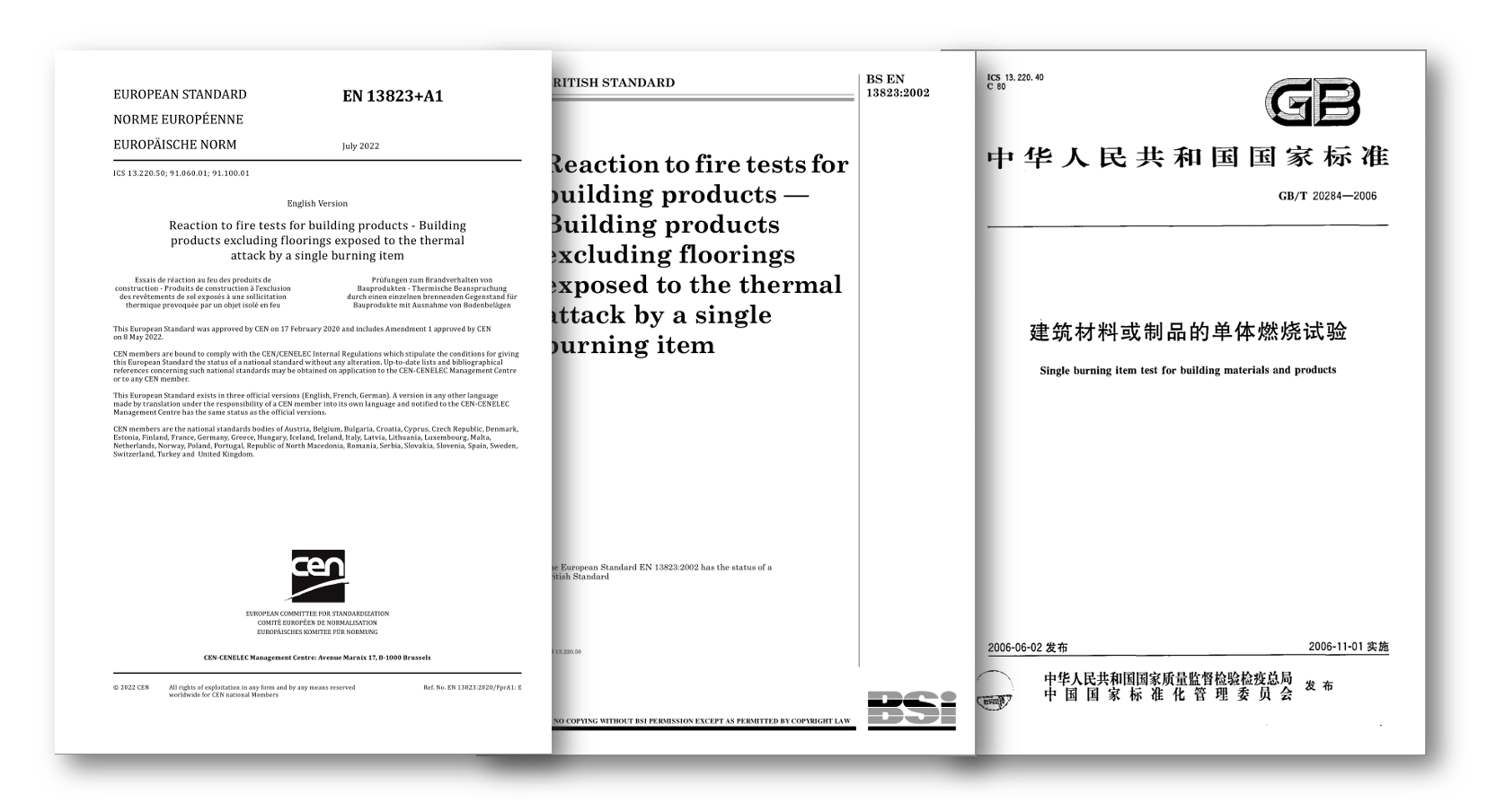

EN 13823:2020+A1:2022

EN 13823:2020

GB/T 20284-2006


FTT SBI單體燃燒試驗裝置

更多SBI單體燃燒試驗裝置相關信息，歡迎咨詢歐美大地儀器。
